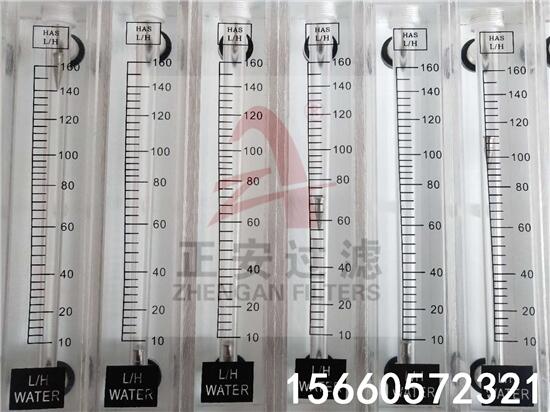

LZB-6F玻璃轉子流量計,用途:廣泛應用于化工、石油、輕工、環保、食品及計量測試、科學研究等部門,測量
單相非脈動流體(液體或氣體)的轉子流量計。
原理與結構
不銹鋼玻璃轉子流量計主要由一根自下而.上擴大的錐形玻管和一-只隨流體流量大小上下移動的不銹鋼浮子組成(圖
3)。流體自下而上流經錐管時,流體動能在浮子上產生的升力S和流體的浮力A使浮子上升,當升力S與浮力A之和等于
浮子自身重力G時,浮子處于平衡,穩定在某-高度位置上,錐管上的刻度指示流體的流量值。
流量計中浮子讀數位置按圖2所示:
GD -LZB/LZB-( )F 流量計的錐管為光滑內壁管(見圖4) ,通徑DN15以上的流量計,浮子通過導桿.上下移動,保
持穩定;GD -LZJ/LZJ-( ) F流量計錐管內壁有三條導向凸筋,使浮子保持穩定(見圖4)。通徑DN10以下的流量計
采用軟管連接,配有針形流量調節閥;通徑DN15以上流量計采用法蘭連接。
接觸測量流體的零部件材質
型號規格及技術參數
全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304 ( 1Cr18Ni9Ti)，型號為GD -LZB-( ) B.
接液材質如需選用316，則型號為GD -LZB-( ) Bo ,需定做。
如需不銹鋼內襯PTFE ,則型號為GD -LZB-( ) BF (或BoF ) ,需定做。
全四氟型
基座、浮子、針閥采用聚四氟,乙烯(PTTFE)。支承板、螺絲等采用不銹鋼
| 概 述 | |
|
LZB/LZJ系列玻璃轉子流量計 廣泛應用于化工、石油、輕工、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 （液體或氣體）的流量。 LZB/（）F/LZJ-（）F系列耐腐玻 璃轉子流量計有較強的耐腐性能， 可檢測酸、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。 |
|
| 原理與結構 |
| 流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。 |
