HY-16K(Z）為漢源高科16路正向開關量光端機，可在一芯光纖上傳輸16路開關量報警信號。

1）16路正向開關量接口 ；

2）默認常開狀態 ；

3）傳輸線路中斷告警；

4）可獨立使用收集1Km以上范圍內的開關量信號；

5）通過LED指示燈可監視設備運行中電源和其它參數的狀態。

6）與本公司系列光端機配合實現超遠距離開關量信號傳輸；

   二、產品結構

   1）開關量適配器分為發射機和接收機兩種，必須成對使用；

加電的時候聽見繼電器響的為接收機；

    2）指示燈FIBER為光纖信號燈和開關量指示燈狀態，開關量閉合則指示燈閃爍；

    3）PWR為電源指示燈，設備加電后常亮；

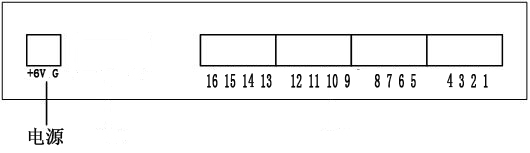

圖 一  后面板示意圖

    說明：

   1） 兩芯鳳凰端子（標號＋5V G）為電源接線端子，＋5V接電源的正，G接電源的負；

設備出廠的時候配有專用電源，請不要使用其他廠家的電源；

    2） 16芯的接線端子為開關量的接線端子，1－2，3－4，5－6，7－8，9－10，

11－12，13－14，15－16是8個開關量的輸入和輸出；

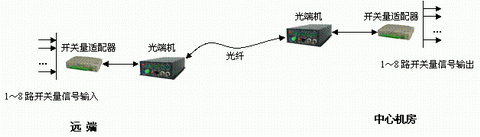

    三 產品應用

    四,產品使用注意事項

     開關量適配器在設計使用范圍內具有良好可靠的性能，但應避免人為對開關量適配器造成的損害或破壞。

  1）本設備的光纖連接必須在斷電條件下，否則有故障視為用戶人為損壞，不在保修之內，嚴禁帶電拔插光纖；

  2）不要將設備在不加保護的條件下，放置在接近水源或潮濕的地方；

  3）不要在電源電纜上放任何東西，不要將電纜打結或包住，應將其放在不易碰到的地方；

  4）電源接頭以及其它設備連接件應互相連接牢固，請經常檢查；

  5）不要堵塞散熱孔；

  6）下列情況下，請立即斷開電源，并與漢源高科公司聯系；

       1．設備進水；

       2．設備摔壞或機殼破裂；

       3．設備工作異?；蛘故镜男阅芤淹耆淖儯?/strong>
