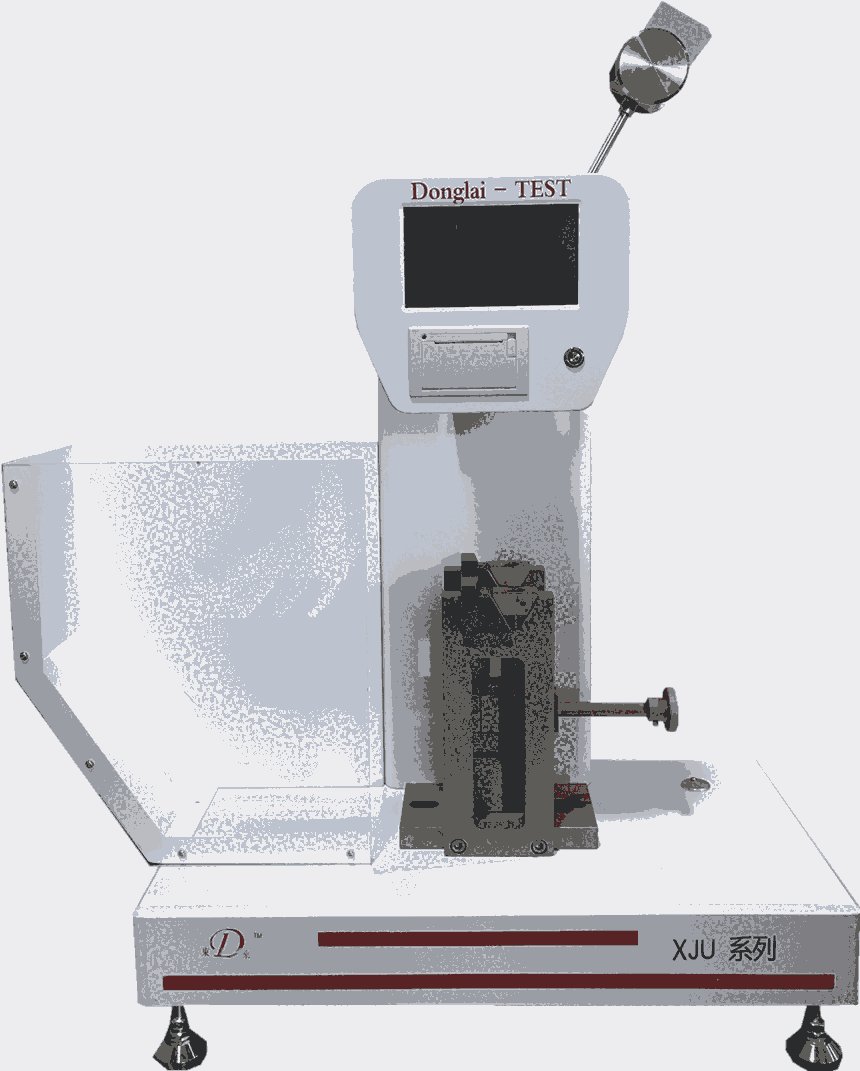

儀器概述
主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料及纖維增強的熱固性和熱塑性符合材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。
儀器特點
該產品測量范圍寬，PLC觸摸屏控制及顯示，實驗結果自動計算帶有U盤存儲數據功能，可導出編輯打印，具有能量損失自動修正功能，清晰明了，操作方便，測量結果準確可靠。
符合標準
|
標準號 |
標準名稱 |
|
GB/T 1043—2008 |
《硬質塑料簡支梁沖擊試驗方法》 |
|
JB/T 8762-1998 |
《塑料簡支梁沖擊試驗方法》 |
|
GB/T 18743—2002 |
《流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法》 |
|
GB/T 3808—2002 |
《擺錘式?jīng)_擊試驗機的檢驗》 |
|
JJG145-2007 |
《擺錘式?jīng)_擊試驗機》 |
|
GB/T 1843—96 |
《塑料懸臂梁沖擊試驗方法》 |
|
ISO 180-1993 |
《塑料懸臂梁沖擊強度的測定》 |
|
GB/T 2611-2007 |
《試驗機通用技術要求》 |
|
JB/T 8761-1998 |
《塑料懸臂梁沖擊試驗機》 |
簡支梁試樣類型尺寸（單位mm）
|
試樣類型 |
長 度 |
寬 度 |
厚度 |
|
1 |
80±2 |
10±0.5 |
4±0.2 |
|
2 |
50±1 |
6±0.2 |
4±0.2 |
|
3 |
120±2 |
15±0.5 |
10±0.5 |
|
4 |
125±2 |
13±0.5 |
13±0.5 |
懸臂梁試樣類型尺寸（單位mm）
|
試樣型號 |
長L（mm） |
寬b（mm） |
厚h（mm） |
|
1 |
80±2 |
10.0±0.2 |
4 |
|
2 |
63.5±2 |
12.7±0.2 |
12.7±0.2 |
|
3 |
63.5±2 |
12.7±0.2 |
6.4±0.2 |
|
4 |
63.5±2 |
12.7±0.2 |
3.2±0.2 |
技術參數
|
XJFD復合沖擊試驗機 |
|||
|
簡支梁參數 |
懸臂梁參數 |
||
|
沖擊能量 |
2J、4J、5J |
沖擊能量 |
2.75J、5.5J |
|
沖擊速度 |
2.9m/s |
沖擊速度 |
3.5m/s |
|
擺錘預揚角 |
150° |
擺錘揚角 |
150° |
|
打擊中心距 |
230mm |
打擊中心距 |
335mm |
|
沖擊刀刃圓角半徑 |
（2±0.5）mm |
刀刃圓角半徑 |
R=0.8mm±0.2mm |
|
電源 |
100VA 220VAC 50HZ |
||
|
外形尺寸 |
長420mm*寬250mm*650mm |
||
|
所需空間 |
前后0.4m,左右1.5m,上部1.5m |
||
儀器配置
|
XJFD復合沖擊試驗機 |
|
|
主機 |
一臺 |
|
沖擊擺 |
二把（1J以下需單獨訂貨） |
|
砝碼 |
三對（4J一對、5J一對、2.75J一對） |
|
復合鉗口 |
一對 |
|
對中樣板 |
一塊 |
|
內六角搬手 |
3mm、4mm、6mm各一把 |
|
電源線 |
一根 |
