儀器概述

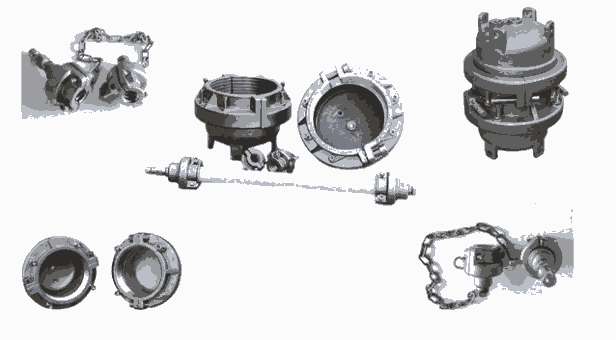

該夾具適用于管材靜液壓爆破試驗機，是一種能牢固夾緊管材的Ａ型塑料管材耐壓試驗夾具，是塑料管材耐壓試驗機的關鍵輔具。它是一個卡套內帶有倒齒，當把卡套的螺釘擰緊時使卡套內縮，使卡套的倒齒嵌入試樣的外壁，把試樣夾緊。連接螺釘能將卡套夾緊試樣。可適用于PE、PVC、PP-R、內襯鋼骨架復合等各種管材管件的端部密封。
儀器特點
? 鑄造A型結構夾具，無需中間拉桿，具有超高的耐壓性能。
? 結構實現了先裝夾后密封的組裝方式，一次裝夾密封成功率達到100%。
? 徑向密封，適用管材范圍寬（可適用于PE、PVC、PP-R、內襯鋼骨架復合等管材）
? 分瓣式夾牙結構，安裝方便，可實現自動對心。
? 大口徑夾具適用管徑變化范圍寬，試樣在試驗前無需整型，均可方便插入封頭。
? 夾具體質量輕，單獨組件均設有吊裝裝置，搬運方便，試驗組裝方便快捷，無需專用裝夾裝置，工作效率高、長期 使用費用低。Φ200以上大管徑試驗夾具組裝時間需小于30 分鐘，Φ200及以下具組裝時間需小于10分鐘。
? 鑄造夾具采用優質304不銹鋼材料，鑄造后經過酸洗、鈍化處理，具有超強防銹蝕能力，使用壽命長。
? 獨特的吊鏈裝置，避免薄壁管試樣破裂、底部夾具很難起吊的問 題發生；提供夾具配套的掛鉤，便于懸掛。
? 夾具上具有永久性標記標明型號信息。
徑向外密封夾具其型號：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110、Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ280、Φ315、Φ355、Φ400、Φ450、Φ500、Φ560、Φ630、Φ710、Φ800、Φ900、Φ1000、Φ1200、Φ1400、Φ1600等。
技術參數
|
A型夾具 |
||
|
規格 |
D16~D1600 |
|
|
外形結構 |
鍋形耐壓結構 |
|
|
密封硅膠圈 |
O型結構 |
|
|
轉換接頭 |
PT1/4 內螺紋，不銹鋼材質 |
|
|
夾具接頭 |
M12*1.25 內螺紋 |
|
|
夾具跑氣口 |
M10 內螺紋 |
|
|
承壓范圍 |
D16~D110mm |
0~10MPa（D16/20/25最大承壓20MPa） |
|
Φ125~Φ630mm |
0~5MPa |
|
|
材質 |
不銹鋼 |
|
