儀器概述
主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石，電絕緣材料等非金屬材料沖擊韌性的測定。化工行業、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。
?該產品測量范圍寬，雙層刻度盤清晰明了，操作方便，測量結果準確可靠。
符合標準
|
標準號 |
標準名稱 |
|
GB/T 1843—2008 |
《塑料懸臂梁沖擊試驗方法》 |
|
ISO 180-1993 |
《塑料懸臂梁沖擊強度的測定》 |
|
GB/T 2611-2007 |
《試驗機通用技術要求》 |
|
JB/T 8761-1998 |
《塑料懸臂梁沖擊試驗機》 |
|
ASTMD256 |
《塑料沖擊試驗方法》 |
工作原理
用已知能量的擺錘一次沖擊支撐成垂直懸臂梁的試樣，測量試樣破壞時所吸收的能量，沖擊線到試樣夾具為固定距離，對于缺口試樣，沖擊線到缺口中心線為固定距離。試驗機為擺錘式，并由擺錘、試樣支座、能量指示機構和機體等主要構件組成，能示試樣破壞過程中所吸收的沖擊能量。
術 ???語：
無缺口試樣懸臂梁沖擊強度：無缺口試樣在懸臂沖擊，破壞過程中所吸收的沖擊能量與試樣的原始截面積之比，以KJ/㎡表示。
缺口試樣懸臂梁沖擊強度：缺口試樣在懸臂梁沖擊破壞過程中所吸收的沖擊能量與試樣在缺口處的原始截面積之比，以KJ/ m2表示。
技術參數
|

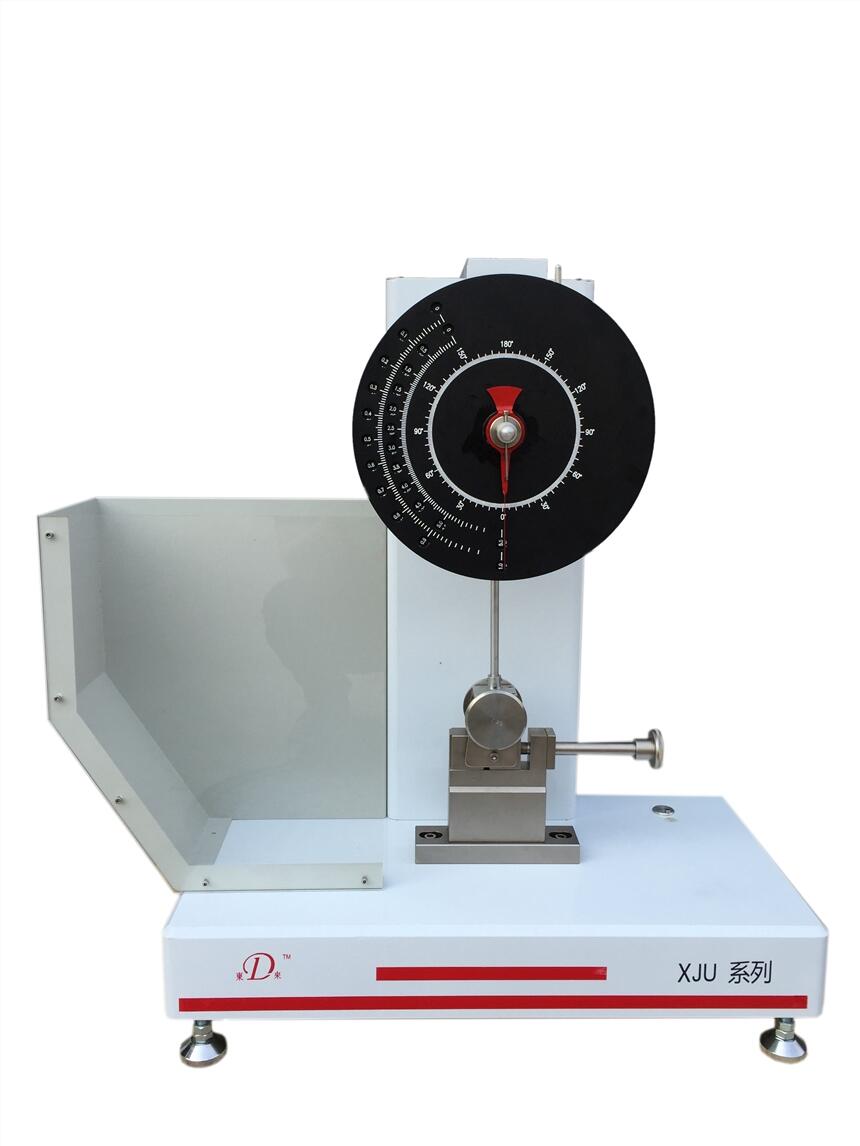

XJU—5.5懸臂梁沖擊試驗機 |
|||
|
沖擊能量 |
2.75J、5.5J |
||
|
沖擊速度 |
3.5m/s |
||
|
擺錘預揚角 |
1500 |
||
|
沖擊刀刃至鉗口上面距離 |
22mm±0.2mm |
||
|
打擊中心距 |
335mm |
||
|
刀刃圓角半徑 |
R=0.8mm±0.2mm |
||
|
能量損失 |
1.0J ?<0.02J； 2.75J ?<0.03J；5.5J ?<0.03J |
||
|
刻度盤分度 |
0—1.0J |
0—2.75J |
0—5.5J |
|
0.01J |
0.025J |
0.05J |
|
|
儀器尺寸 |
長700mm×寬310mm×高800mm |
||
|
所需空間 |
前后0.4m, 左右1.5m,上部1.5m |
||
|
電 ???源 |
100VA ?220VAC??50HZ |
||
試樣類型：最佳試樣為1型，為優選型。
|
試樣型號 |
長L（mm） |
寬b（mm） |
厚h（mm） |
|
1 |
80±2 |
10.0±0.2 |
4 |
|
2 |
63.5±2 |
12.7±0.2 |
12.7±0.2 |
|
3 |
63.5±2 |
12.7±0.2 |
6.4±0.2 |
|
4 |
63.5±2 |
12.7±0.2 |
3.2±0.2 |
儀器配置
|
XJU-5.5懸臂梁沖擊試驗機 |
|
|
主機 |
一臺 |
|
沖擊擺 |
一把2.75J |
|
砝碼 |
一對（5.5J） |
|
對中樣板 |
一塊 |
|
內六角搬手 |
3mm |
|
電源線 |
一根 |
?
