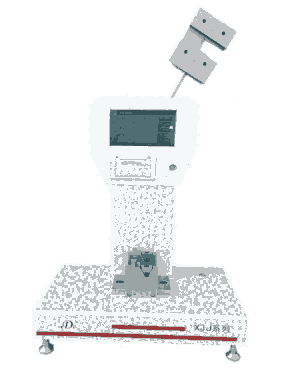

XJJD-5簡支梁沖擊試驗機
儀器概述
????XJJD-5系列沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異型材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校質量檢測等部門理想的試驗設備。
符合標準
該系列沖擊試驗機主要技術參數完全符合IS0179、GB/T1043、???????????????GB/T2611、GB/21189標準的要求。是一種結構簡單、操作方便、數據準確可靠。該機為彩色液晶觸摸屏顯示，單板機控制，配微型打印機，外觀精美的沖擊試驗機。
工作原理
用已知能量的擺錘打擊支承成水平梁的試樣，由擺錘一次沖擊使試樣破壞。沖擊線位于兩支座正中，以沖擊前、后擺錘的能量差，確定試樣在破壞時所吸收的能量。然后按試樣原始橫截面積計算其沖擊強度。
試樣類型、尺寸、支撐線間距離（單位：mm）
|
試樣 類型 |
?長 ??度 |
??寬 ?度 |
???厚度 |
支撐線間距離L |
|
1 |
80±2 |
10±0.5 |
4±0.2 |
62 |
|
2 |
25h |
10或15 |
3 |
20h |
|
3 |
11h或13h |
6h或8h |
技術參數
|
???????型 號 |
XJJD—5 |
|
沖?擊?速?度 |
2.9m/s |
|
沖?擊?能?量 |
2.0,4.0,5.0J |
|
沖擊擺力矩 |
Pd0.5=0.26795Nm Pd1=0.53590Nm Pd2=1.07180Nm Pd4=2.14359Nm Pd5=2.67949Nm |
|
擺錘預揚角 |
1500 |
|
打擊中心距 |
230mm |
|
沖擊刀刃圓角半徑 |
(2±0.5)mm |
|
沖擊刀刃夾角 |
(30±1)0 |
|
鉗口圓角半徑 |
(1.0±0.1)mm |
|
鉗口支撐線間距離 |
62 |
?
電源電壓：220VAC-15%～220VAC+10%，50Hz?(單相三線制)
儀器尺寸：700mm長×400mm寬×850mm高
