雄安方形冷卻塔參數

河北國纖復合材料有限公司是一家集產品研發、設計、生產、銷售、安裝、售后服務為一體的科技型企業。本公司以先進的生產工藝、嚴格的質量管理來生產玻璃鋼系列產品。依靠高科技推出高效、節能、環保精品，奉獻社會。

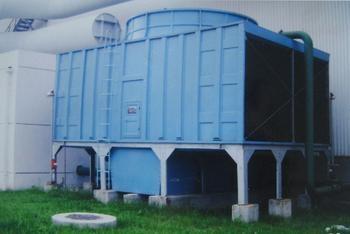

GFNL方型逆流冷卻塔
     本系列冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、成本低等優點，廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。節能型玻璃鋼冷卻塔采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能 40%－52%，居國內外水平。填料采用方形逆流式冷卻塔用斜梯形波填料，其特征在于斜梯形波靠粘結繩索頭形成填料塊，穩定性好、耐久。該梯形波高23mm，通風阻力減少，可使填高由1.0m增加到1.5m,提高了熱力性能。
     塔體受力結構：
     為鋼結構框架結構，運行時振幅 0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆兩道。
     圍護結構：
     為聚酯玻璃鋼材質、重量輕、強度高、耐腐蝕、美觀、抗老化。
     風筒：
     為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。
     風機：
     葉片為機翼型，氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
     減速機：
     水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報**裝置。
     電機：
     電機為冷卻塔專用變扭矩變極變速電機。有**和不**二種。 800及1000型配雙速，1200型以上為三速，節能顯著，稱為“節能型冷卻塔”?？梢酝ㄟ^控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電：雙速為40%三速為50%以上，它運轉靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可中、低速。此時噪聲可下降3-6db（A）以上。冬季結冰時風機可開低速反轉可以消冰。冬季開低速也使飄水降到忽略不計的地步。周圍環境不致因結冰形成污染。
     填料：
     填料片大波上壓了小波，剛性大、表面積大，對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固、不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性 PVC材質，耐溫-35℃-65℃，阻燃。性能應符合能源NDGJ88-89“冷卻塔塑料淋水填料技術規定”。

冷卻塔主要應用于空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域，應用最多的為空調冷卻、冷凍、塑膠化工行業。具體劃分，如下：

A、空氣室溫調節類：空調設備、冷庫、冷藏室、冷凍、冷暖空調等；
B、制造業及加工類：食品業、藥業、金屬鑄造、塑膠業、橡膠業、紡織業、鋼鐵廠、化學品業、石化制品類等；
C、機械運轉降溫類：發電機、汽輪機、空壓機、油壓機、引擎等；
D、其他類行業……
冷卻塔的作用是將攜帶廢熱的冷卻水在塔體內部與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。
注意事項
運轉時注意事項
(1)減速機應經常檢查油標油位，潤滑油推薦用22～28號雙曲線齒輪油或90～120號工業齒輪油，夏季用粘度大的油。一次運轉500小時后將油排空，換新油。
(2)風機、電機、減速機運轉前須按相應產品說明書檢查，特別是電機接線，應按電機廠提供的接線圖接線，有時各方表示不一致，易造成接線錯誤。符合要求后再啟動，啟動順序，由低速到高速。葉片角按樣本規定數值安裝后，如高速運轉電流超過額定值，應停機速與我廠聯系。調整風機葉片角度符合要求的標準是：A、在各風機葉片距風筒150mm處的上下緣劃線得到上點和下點的高差Δh值，每個葉片的Δh值與最小之差不得大于2mm；B、距風筒150mm處葉片上緣的標高值，每個葉片標高值與最小之差值不得大于0.002R(R為風機半徑)；C、電機的電流在高速運轉時等于額定值的0.9～0.95。
(3)如循環水、補充水水質差時應采取水質穩定措施，設旁濾器，必要時尚須采取殺菌滅藻措施。
(4)玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，如動用明火則必須采取相應安全措施，并且必須經過消防、安全部門批準，有專職消防人員、消防設施在場。如需要阻燃型玻璃鋼，訂貨時提出，需增加相應費用。
(5)熱力性能、噪聲及振動等技術指標，由機械工業部第四設計研究院對設計負責，冷卻塔生產廠對產品質量負責。如需機械部四院協助監督質量時，可由用戶、冷卻塔生產廠與機械部四院三方共同簽訂技術協議。
冷卻塔的工作原理
冷卻塔的工作過程：圓形逆流式冷卻塔的工作過程為例：熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內，通過播水管上的小孔將水均勻地播灑在填料上面；干燥的低晗值的空氣在風機的作用下由底部入風網進入塔內，熱水流經填料表面時形成水膜和空氣進行熱交換，高濕度高晗值的熱風從頂部抽出，冷卻水滴入底盆內，經出水管流入主機。一般情況下，進入塔內的空氣、是干燥低濕球溫度的空氣，水和空氣之間明顯存在著水分子的濃度差和動能壓力差，當風機運行時，在塔內靜壓的作用下，水分子不斷地向空氣中蒸發，成為水蒸氣分子，剩余的水分子的平均動能便會降低，從而使循環水的溫度下降。從以上分析可以看出，蒸發降溫與空氣的溫度（通常說的干球溫度）低于或高于水溫無關，只要水分子能不斷地向空氣中蒸發，水溫就會降低。但是，水向空氣中的蒸發不會無休止地進行下去。當與水接觸的空氣不飽和時，水分子不斷地向空氣中蒸發，但當水氣接觸面上的空氣達到飽和時，水分子就蒸發不出去，而是處于一種動平衡狀態。蒸發出去的水分子數量等于從空氣中返回到水中的水分子的數量，水溫保持不變。由此可以看出，與水接觸的空氣越干燥，蒸發就越容易進行，水溫就容易降低。
在冷卻塔的建設過程中，冷卻塔的選型是至關重要的一個環節。這不僅決定了冷卻塔的運行效果眾所周知，要把一定流量的水冷卻到所要求的溫度，可以用不同的冷卻塔(自然通風冷卻塔、機力通風冷卻塔及輔助通風冷卻塔等）。各異的工藝生產過程，不同的地理環境，行業的習慣，選擇冷卻設備的類型會有不同，從“優化”的內涵來看，冷卻塔選擇還和生產工藝使用的換熱器設計，換熱效率，起始與終端的溫度密切關聯，勢必增加冷卻塔選型的技術難度。
設備組成及工作原理
設備組成：
自動旋轉霧化式冷卻塔由進水管、自動旋轉霧化器、殼體、收水器、風機、電機、進風窗、集水盤(水箱)、出水管、支架、扶梯等零部件組成(見結構示意圖)。
注：以上是針對單塔所做的結構說明，對于不同的處理量，可以組成雙塔、多塔結構。
工作原理：
自動旋轉霧化式冷卻塔是通過循環冷卻水與冷、干空氣的熱傳導和循環冷卻水的蒸發帶走氣化潛熱而達到降低水溫的目的。具有一定壓力的循環冷卻水經進水管進入冷卻塔，在霧化器的旋流噴射作用下，被霧化成直徑為0.1mm的霧汽向塔頂方向噴射，噴射產生的反推力帶動自動旋轉裝置旋轉，致使霧化水充滿整個塔體。安裝在塔頂?shù)妮S流風機旋轉，將周圍環境的冷、干空氣通過進風窗強行吸入冷卻塔內與循環冷卻水進行傳質、傳熱。霧化器噴射出的霧化水流流速很快，并具有夾帶、卷吸作用，使霧化器周圍產生一定負壓，加大了冷卻塔從周圍環境的抽風量和進風流速，同時帶動底部空氣向動，致使冷、干空氣與水霧混合、接觸更充分(氣水比可達1.2左右)，霧化水流的顆粒得到了進一步細化，直徑可降至0.01mm，氣、水充分混合后的霧氣流向上噴射至安裝在塔頂?shù)氖账魃?，水被截留并以水簾狀重新返回冷卻塔內，空氣和水中的熱量經由收水器排出塔外。
由以上工作過程可見，循環冷卻水在冷卻塔內有上升、懸涪下降三個過程。同時冷卻也有順流冷卻與逆流冷卻兩個過程，因此與冷、干空氣接觸時間更長、更充分，帶走的熱量更多。同時，由于取消填料，空氣阻力現象不存在，降低了帶動風機旋轉的電機的功率，達到了降低運轉費用和提高進出水溫差的效果。另外，霧化后水與空氣的接觸面積遠遠超過填料式冷卻塔水與空氣的接觸面積。
河北國纖復合材料有限公司承接大型冷卻塔工程圖紙設計、招標、投標的技術咨詢服務。
售后保證：

我公司始終把“依靠高科技、推出高效、節能、環保精品奉獻社會”作為企業理念，給用戶創造更大價值，公司的每一個產品都與改善生存環境，提高生活質量有著密切的關系，公司她不僅是在制造產品，她更是在創造現代文明。我們要把精品奉獻社會，所以“高效、節能、環?！北闶钱a(chǎn)品的靈魂與精髓之所在。

雄安方形冷卻塔參數
