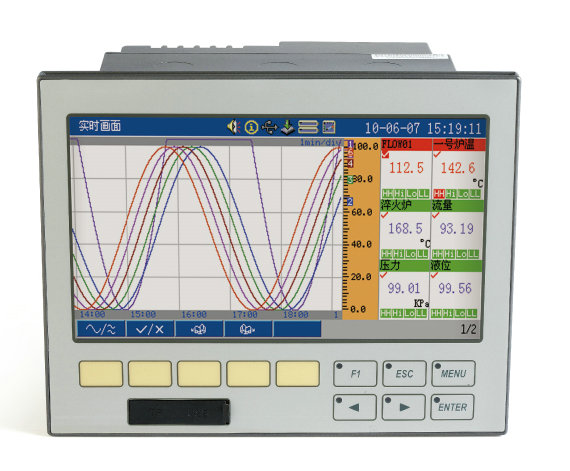

GF-A900系列寬屏彩色無紙記錄儀最多具有12個模擬量輸入通道、2個脈沖量輸入通道、6個報警輸出通道、4個模擬量輸出通道、6個時間比例輸出通道、4個PID控制回路及100mA配電輸出，并具有1個RS-232C通訊接口、1個隔離型RS-485通訊接口和1個U盤接口。采集的數據存儲在RAM存儲器中，它能以曲線、工程量數據和百分量等多種形式顯示實時數據或追憶歷史數據，也可以將數據通過RS-232C或RS-485通訊接口遠傳。
GF-A900系列寬屏彩色無紙記錄儀集顯示、處理、記錄、報警等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代無紙記錄儀。
1.1 主要參數
顯示 |
7英寸TFT液晶顯示屏 |
外形尺寸 |
外形尺寸：180mm×144mm×104mm 開孔尺寸：137mm×137mm |
安裝面板厚度 |
1.5mm~6.0mm |
重量 |
1.45kg |
供電 |
(200~240)VAC，50Hz |
內部存儲 |
32MB |
外部轉存 |
支持U盤 |
最大功耗 |
18VA |
隔離 |
全隔離型，輸入通道和輸入通道之間隔離電壓大于250VAC，輸入通道和地之間隔離電壓大于500VAC |
相對濕度 |
(10~85)%RH（無結露） |
工作溫度 |
(0~50)℃ |
運輸和貯存條件 |
溫度(-20~60)℃，相對濕度(5~95)%RH（無結露） 海拔高度：<2000m，特殊規格例外 |
表1 2 直流電壓/電流輸入
類型 |
最大允許誤差（%FS） |
(-1.00~1.00)V |
±0.2 |
(-10.00~10.00)V |
±0.05 |
(-20.00~20.00)mV |
±0.05 |
(-100.00~100.00)mV |
±0.05 |
(0.00~20.00)mA |
±0.2 |
表1 3 熱電阻輸入
類型 |
量程范圍（℃） |
最大允許誤差（℃） |
|
Cu50 |
-50~140 |
±1.0 |
|
Pt100 |
-200~800 |
±0.5 |
|
JPt100 |
-100~400 |
±0.5 |
|
表1 4 熱電偶輸入（不含冷端誤差）
類型 |
量程范圍（℃） |
最大允許誤差（℃） |
B |
600~1800 |
±2.4 |
E |
-200~1000 |
±2.4 |
J |
-200~1200 |
±2.4 |
K |
-200~ -100 |
±3.3 |
-100~1300 |
±2.0 |
|
S |
-50~100 |
±3.7 |
100~300 |
±2.0 |
|
300~1600 |
±1.5 |
|
T |
-200~ -100 |
±1.9 |
-100~380 |
±1.6 |
|
N |
-200~1300 |
±3.0 |
R |
-50~100 |
±3.7 |
100~300 |
±2.0 |
|
300~1600 |
±1.5 |
|
WRe5-26 |
0~2300 |
±4.6 |
WRe3-25 |
0~2300 |
±4.6 |
表1 5 脈沖量輸入
幅值（V） |
響應周期 |
量程范圍（Hz） |
最大允許誤差（Hz） |
|
0~10 |
1 |
0~10000 |
±2 |
|
注：小于1V時為低電平；大于4.5V，小于10V時為高電平。 |
||||
表1 6 模擬量輸出
量程范圍 |
最大允許誤差（%FS） |
負載能力 |
(0.00~20.00)mA |
±0.2 |
550Ω |
表1 7 報警輸出
最大工作電壓 |
250VAC/50Hz |
單個觸點最大允許工作電流 |
2A（阻性負載、感性負載） |
每組公共端的最大允許工作電流 |
4A（阻性負載、感性負載） |
記錄儀的安裝尺寸如
步驟1：將儀表從安裝面板前方推入安裝孔中。其中安裝面板厚度為(1.5~6.0)mm。
步驟2：將4個固定夾組件分別插入儀表的4個安裝固定槽中，如圖2 3。儀表左右兩側各有兩個安裝固定槽。
步驟3：將固定夾組件上的螺釘擰緊。
步驟4：儀表表體安裝完畢后，即可進行信號線和電源線的連接。
圖2 3 儀表安裝
1.1 接線
為了提高信號的穩定性和準確性，建議您在進行信號線的連接時使用如圖2 4所示的冷壓接線端頭UT2.5-4。
圖2 4 冷壓接線端頭UT2.5-4
端子排列如圖2 5所示，端子符號的具體定義以及說明如表2 1、表2 2所示。
圖
表2 1 各端子符號具體定
輸入/輸出端子 |
內 容 |
L、N、 |
交流電源接線端子，L為相線端子，N為零線端子， |
I、V、G |
模擬量輸入端子 |
485+、485- |
RS-485通訊端口 |
PI+、PI- |
脈沖量輸入端子 |
PWR+、PWR- |
配電輸出，輸出電壓(18~26)VDC，最大輸出電流100mA，一般用于變送器供電 |
DO、COMA/COMB |
報警輸出端子，繼電器觸點。 |
RXD、TXD、GND |
RS-232C通訊端口 |
報警輸出端子說明 |
||
49，50，51，52 |
DO1/DO2/DO3、COMA |
報警輸出第1/2/3通道 |
55，56，57，58 |
DO4/DO5/DO6、COMB |
報警輸出第4/5/6通道 |
