一、伸縮貨叉基本簡介
伸縮貨叉是一種物料搬運工具或移載機構，是自動化智能倉儲系統中集精密機械、傳動、導向、控制、及傳感技術于一體的一個執行機構，常配合提升機構同時使用，具有雙向自動伸縮功能、準確的定位（限位）功能，可輕松將物料從一側搬運或移載至另一側！
伸縮貨叉，又名：雙向伸縮貨叉、堆垛機伸縮貨叉、堆垛機移載貨叉等，具有堅固的結構，強大的運載能力，它可與生產系統、企業管理系統相對接，采用計算機及條形碼技術(編碼器)，實現信息化管理和智能化運營，廣泛應用于立體庫、智能倉儲、物流配送(轉運)中心、自動化生產線、新能源、高低溫環境作業等多個行業領域！
二、伸縮貨叉的結構設計與類型
伸縮貨叉是由三節（或四節）叉體疊加在一起組成的，再輔以導向滾輪(凸輪、軸承)、導向滑塊、齒輪齒條(或鏈輪鏈條、或同步帶)、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、電機、減速機、編碼器、驅動器、聯軸器等部件構成的一個完整的伸縮或移載機構！
如：三節伸縮設計，它是由一節固定叉體、兩節可伸縮叉體等三節叉體組成的（俗稱：單伸位或單深位結構），固定叉體直接安裝在載貨臺上，作為整個伸縮機構的基座，不產生任何伸縮動作，而中叉體是可移動或可伸縮的，它疊加在固定叉體的上層，在齒輪齒條和鏈輪鏈條的驅動或傳動下，向外移動大約自身長度的一半（一般不超過60%），上叉體也稱前叉體或前叉臂，它處于三節叉體的最上層，是直接與承載物接觸的，它是從中叉體（中叉臂）的中點開始向外滑行或延伸，延伸距離也是叉體自身長度的60%左右！
而如果是四節伸縮設計（也就是：雙伸位或雙深位結構），那它就多一段可移動叉體，它的行程就更大，而移載距離也更遠！
無論是三節式還是四節式，或者是單伸位（單深位）還是雙伸位（雙深位），它既可以采用單組叉臂獨立運行，也可采用兩組（或兩組以上）叉臂進行組合運行或同步運行，單組叉臂獨立運行的，簡稱為：單列式（或單指式、單臂式），而兩組叉臂組合運行或同步運行的，則簡稱為：雙列式（或雙指式、雙臂式）！
另外，由于應用場景的不同，貨叉的外形設計也有所不同，如：寬體寬載面（寬截面）設計、窄體小載面（窄截面）設計等，還有：使用環境不一樣，叉體所采用的材料也不盡相同，如：高溫環境、低溫環境、無塵潔凈環境等，采用的材料有：高強度碳鋼、輕質鋁合金、316L級不銹鋼等！
【上圖】集維/AHJW系列：單指式(微小型)-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三節(小板式)-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三節小板式(輕質鋁合金)-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三節小板式（316L級不銹鋼）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式（316L級不銹鋼）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式（加厚防滑墊）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式（窄體寬載面）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式（寬體寬載面）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式寬體寬載面（同步帶傳動）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式中量型（窄截面）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：三段式中量型（寬截面）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：單指式雙伸位或雙深位（單電機）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：單指式雙伸位或雙深位（雙電機）-伸縮貨叉_應用案例圖
三、伸縮貨叉的常用配置
[1].叉體材料：42CrMo（經過二次鍛打）
[2].滾動軸承：IKO、或KIS
[3].傳動鏈條：桂盟鏈條
[4].導向滑塊：UPE超高分子
[5].扭力限制器：Mikipulley
[6].限位開關（行程開關）：D4MC-5020-N OMRON（NO+NC）
[7].中位開關（感應開關）：IME12-04BNSZW2S SICK（NPN NO）
[8].軸銷檢測開關：IME12-04BNSZW2S（NPN NO）
[9].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾），伺服電機可直接使用自帶編碼器
[10].動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）
四、伸縮貨叉的性能特點
(1).結構堅固、移載平穩、運行流暢，具有強大的載荷能力.
(2).安全穩定、節能低耗、快捷高效，具有智能化運營能力.
(3).種類多、規格全，能滿足各種類型物料的移載需求.
(4).具備全天候的工作性能，不僅可以在常溫下進行作業，也能在高溫(或低溫)下正常運行！
【上圖】集維/AHJW系列：雙指式或雙列式-單伸位或單深位（R角）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：雙指式或雙列式-單伸位或單深位（直角）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：雙指式或雙列式-單伸位或單深位（不銹鋼）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：雙指式或雙列式-單伸位或單深位（窄截面或小截面）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：雙指式或雙列式-單伸位或單深位（高精度）-伸縮貨叉_應用案例圖
【上圖】集維/AHJW系列：雙指式或雙列式-雙伸位或雙深位（R角）-伸縮貨叉_應用案例圖

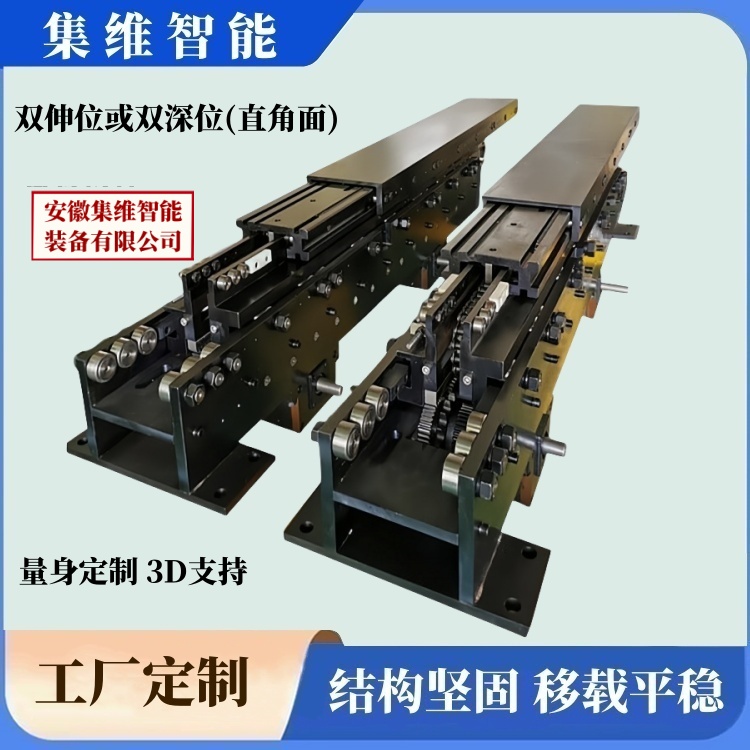

【上圖】集維/AHJW系列：雙指式或雙列式-雙伸位或雙深位（直角）-伸縮貨叉_應用案例圖
五、工廠（供應商）簡介
安徽集維智能裝備有限公司(馬鞍山市)是一家專業的伸縮貨叉（移載貨叉）生產制造工廠，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！
友情提示：如想獲取完整的伸縮貨叉設計方案，請聯系生產供應商，我們技術部會在短時間內給您準確回復！
【上圖】集維/AHJW系列：伸縮貨叉_檢測程序
【上圖】集維/AHJW系列：伸縮貨叉_性能優勢簡介
【上圖】集維工廠_資質證書
【上圖】集維工廠_企業外景
