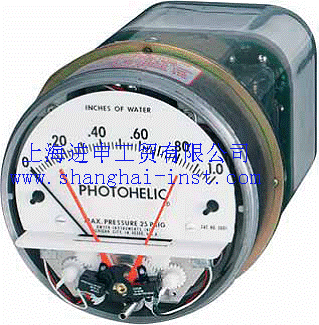

Photohelic®開關/表均是結合多功能、高重復壓力開關和精密的并經時間驗證的Magnehelic®設計的差壓表為一體。Photohelic®可以測量和控制空氣和兼容氣體的正壓、負壓和差壓。標準型額定壓力25psig(1.7bar)，可選壓力范圍35psig（2.4bar）或80psig（5.5bar）。36000S型只可測量單正壓并可達到6000psig(413bar)，其額定值為9000psig(620bar)。
兩個光電晶體管驅動的DPDT繼電器，用于低/高限控制。通過面板的旋鈕使設置點指示器易于調節控制。單個設定點死區僅為一個指針寬度-小于滿量程的1%。設定點可互鎖以提供不同死區-用于控制風扇、阻尼器等。儀表的讀數是連續的，不受開關動作影響，即使在掉電情況下，也可讀數。量程從0-.25" (0
PHOTOHELIC傳感--工作原理
典型的應用場合，這些Dwyer開關/表在高、低壓設置點之間進行控制。當壓力變化達到高極或低限設定點的壓力時，限制光耦的紅外燈螺旋驅動快門熄滅。光耦信號經過放大去驅動DPDT繼電器產生開關動作。死區為滿刻度的1%或更小--足夠保證絕對的，無振動工作。
繼電-變壓器的特點
塑料外殼保護了所有的電器元件。固態集成電路被裝配在環氧樹脂玻璃電路板和自動熄滅終端板上。（僅對于A3000系列）
應用--PHOTOHELIC 開關/表
壓力開關/表為您提供壓力指示和高/低限開關控制。對于OEM和現場應用，Photohelic開關/表被用于空調系統、潔凈室、液壓和氣動控制系統、材料處理設備，報警和控制廢氣排放系統，控制氣體結構的壓力和血流監測和呼吸檢測。
規格
表規格
介質：空氣和不易燃的，兼容的氣體
精度：
額定壓力：-20″Hg到 25 psig(-0.677bar到1.72 bar); MP中壓可選:35 psig(2.41 bar);HP 高壓可選:80 psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020S和更高的:1.2倍滿刻度壓力
溫度范圍： 20
壓力連接： 1/8"FNPT陰螺紋
尺寸：
重量：
