自吸泵的結構類型很多，其中，外混式另一方面，被葉輪排到氣水分離室中的水又經左右回水孔流回到葉輪外緣。左回水孔流回的水在在壓力差和重力的作用下，射向葉輪槽道內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，真空泵液下泵計量泵齒輪泵耐腐蝕泵耐酸泵消防泵向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。
由于液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷地流動致使氣水不能分離?；旌衔镌谖仛こ隹诒桓羯鄤冸x，沿短管進入分離室。在分離室內空氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入泵內，完成自吸過程。

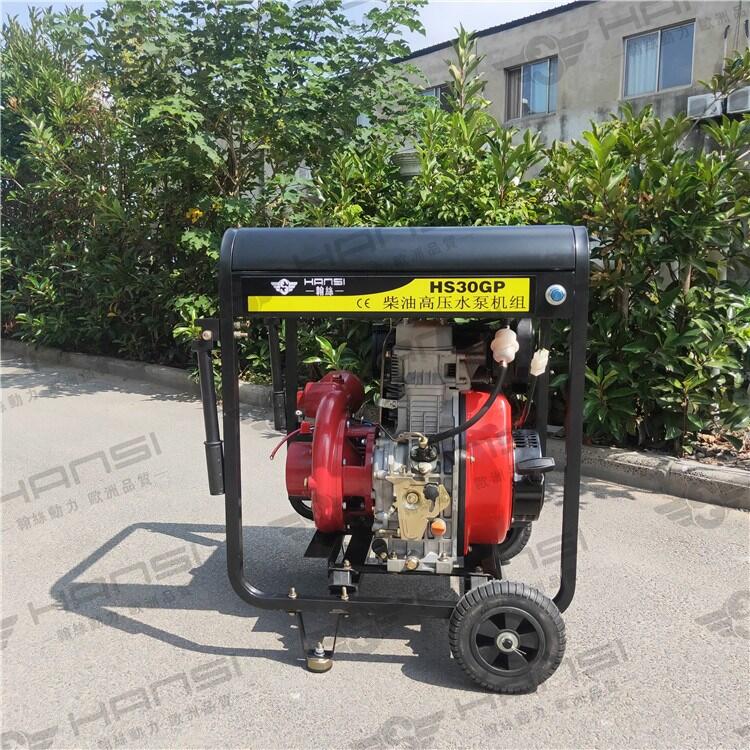

上海翰絲3寸柴油機自吸水泵HS30GP
| 技術參數 | |
| 機器型號 | HS30GP |
| 尺寸 | |
| 長x寬x高 毫米 | 690×465×650 |
| 自重 千克 | 92 |
| 運行數據 | |
| 直徑（吸入管與壓力管） 毫米 | 80 |
| 總揚程 米 | 105-150 |
| 供給量（峰值） 升/分鐘 | 888 |
| 抽吸高度（峰值） 米 | 8 |
| 發動機數據 | |
| 汽缸工作容積 立方厘米 | 496 |
| 發動機功率（DIN ISO 3046） 千瓦 | 12.2 |
| 按照轉數 1/分鐘 | 3600 |
| 油箱容積（燃料） 升 | 5.5 |
| 燃料消耗 升/小時 | 1.4 |
| 機油容量（潤滑油） 升 | 1.7 |
| 品牌 | HANSI翰絲 |
上海翰絲3寸柴油機自吸水泵HS30GP
