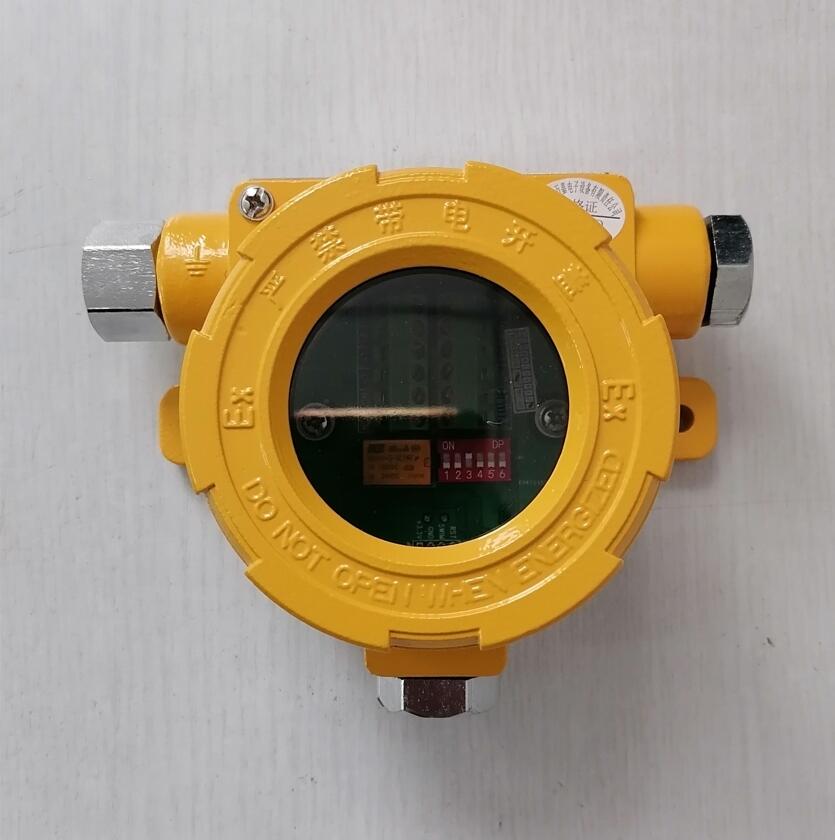

?LW5601/C(SRSC)型輸入輸出模塊安裝使用說明書
一．概述
LW5601/C(SRSC)型輸入輸出模塊在可燃?xì)怏w報警系統中，主要用于啟動外部設備（如：排風機，電磁閥等），或監測其他火災設備（如紫外火焰探測器，紅外火焰探測器、手動報警按鈕等）。
模塊（二進制手動撥碼），可通過PC機編程，來確認聯動關系，以實現現場啟動外部設備的目的。
二．特性
?二總線無極性、電源線無極性
?輸出1路無源常開信號（觸點容量：1A/250VAC、1A/30VDC）。
?輸入1路聯動設備動作后的反饋輸入信號。
?電源或總線斷電、輸入線路斷線、模塊返回故障信息。
三．技術指標
工作電壓：DC20V～27V無極性????? 工作電流：≤20mA ?
總線電壓：DC18V～24V無極性????? 總線電流：＜0.5mA ?
輸出信號：報警繼電器1組??????? 總線距離：ZR-RVS 2×1.0mm≤1000m??????????? ??
電氣接口：G1/2(4分)內螺紋 ??????外形尺寸：寬143mm×高115mm×厚79mm??????? ??
安裝方式：M6螺絲固定間距115mm? 工作環境溫度： -40℃～70℃????????????????? ??
工作環境相對濕度：≤96%RH（40±2℃）
四．功能說明
1．將模塊的上蓋打開，方可進行接線；線路接好后，再重新裝回上蓋，進行通電調試。
2．啟動模塊，通過控制器的內部聯動編程，來實現模塊啟動。
3．清除模塊啟動，對控制器進行復位操作可停止模塊。
4．清除模塊報警，只有在預先清除模塊所帶設備的報警信號后，對控制器進行復位，方可清除模塊報警信號。
5．模塊正常工作時，紅色指示燈正常閃亮，模塊報警（即外部設備有信號輸入）時，紅色指示燈常亮。
五．安裝調試及使用
1．開箱及檢查：小心打開包裝，勿損傷產品。檢查產品外殼是否有損傷，松動現象，規格、型號是否與所訂購要求一致。若有問題應及時解決，確認在產品完好情況下方可進行安裝。
2．安裝條件及安裝的技術要求
（1）總線（L+/L-）應選用截面積≥1.0mm2 的ZR-RVS雙色雙絞銅芯線，電源線（V+/V-）應選用截面積≥2.5mm2 的ZR-RVS雙色雙絞銅芯線；穿金屬管敷設，導線的長度應以總導線電阻＜80Ω為限，否則應增大導線的線徑。
（2）模塊安裝調試完成后，將模塊上蓋外部的緊定螺絲擰緊以防止上蓋松動。
（3）模塊外殼應可靠地。在接線時，嚴禁帶電進行接線。防爆環境應按防爆要求布線布管。
（4）模塊電源線和總線若使用柔性電纜接線，其外徑為5mm～7mm，同時其內芯應為雙絞線。
3．調試及使用
（1） 電源：V+/V-，對應DC24V電源的24V/GND，無極性。
總線：L+/L-，對應可燃?xì)怏w報警控制器的L+/L-，無極性。
輸出：COM/NO，輸出無源常開信號（觸點容量：1A/120VAC、1A/24VDC）。
反饋：FK+/FK-，報警（回答）信號，需無源開關量信號輸入（壓接10K電阻）。
（2）編址：撥碼開關1代表1；撥碼開關2代表2；撥碼開關3代表4；
撥碼開關4代表8；撥碼開關5代表16。
（3）地址碼31（第6位撥碼開關若在ON位置模塊啟動后，COM/NO端子輸出3秒鐘變恢復到正常狀態。）。
六．注意事項
本產品保質期為一年。
該產品在使用中如出現任何質量問題（非人為造成），可返廠進行維修。
我公司保證所有出廠產品均為合格產品，發現問題請及時與我公司聯系，用戶不得自行拆卸或維修，否則后果自負。
探測器透明窗外露表面積＜2000mm2，清潔時請使用擰干的濕布擦拭外殼。
在發生下列情況之一時，責任自負：
1，未按本說明的要求安裝、使用造成產品損壞。
2，因電網電壓過高或自行改動本機所配的外接電源造成的損壞。
3，因摔、碰、壓、砸等行為造成的損壞。
4，因在環境溫度或濕度超過產品規定范圍使用造成的損壞。
5，因其它原因使用不當造成的人為損壞。
