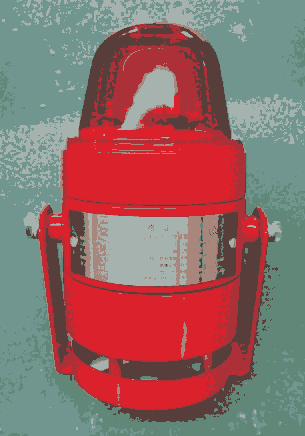

防爆型火災聲光警報器 LW5608Ex
安裝使用說明書
執行國家標準：GB 26851-2011
一．用途：
本產品是按照防爆要求設計制造，適用于有防爆要求環境。該產品采用大功率超響度蜂鳴器，其光聲電的轉換小效率高，閃光指數大，警報聲響強。該產品具有很大的適應性，對電源要求較低，工作電壓是DC24V電壓。主要技術參數均在輸入電壓為DC18V～28V時測得，當電壓超出范圍時其響度和亮度也會有變化。燈罩部分采用高強度工程塑料，不會因跌落損壞。
二．工作方式：
不工作時，本產品處于靜止?fàn)顟B(tài)。
工作時，同時發出光報警及連續聲報警信號。
三．主要技術參數：
|
工作電壓 |
DC24V（18V～28V）（有極性/紅+/黑-） |
閃光頻率 |
1Hz～2Hz |
|
工作電流 |
≤200mA |
聲 壓 級 |
75dB～115dB（前方3米處） |
|
環境溫度 |
-40℃～70℃ |
防爆等級 |
Ex d ⅡC T6 Gb |
|
環境濕度 |
≤95% 40℃ |
防護等級 |
IP66 |
|
外形尺寸 |
L115mm×W125mm×H175mm |
凈 重 |
1Kg |
四．外形尺寸及安裝方式：
垂直安裝：不用支架，進線孔和防爆鋼管連接。
水平安裝：發光罩水平向前，將支架固定在墻上，進線孔向下，和防爆管連接。
五．注意事項：
1．安裝時要保證出聲孔處不能進水（防護不含出聲孔）。
2．工作時殼體微微發熱屬于正?，F(xiàn)象，不影響產品性能。
3．DC24V有極性。進線孔和支架螺釘處為外部接地。電纜外徑不小于5mm。
4．按防爆要求穿線布管。線路接好后將上蓋及下蓋擰緊，然后將2個緊定螺釘擰緊，確保上下蓋不能打開。
5．警告！嚴禁帶電開蓋，外殼潛在靜電電荷危險，維護和清潔時請使用擰干的濕布擦拭外殼。
