電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

一.測溫元件

1）溫度傳感器

a. 電池供電型無線溫度傳感器

安裝于發熱部位，采集溫度量并通過無線方式傳輸?shù)膫鞲衅?。目前無線溫度傳感器有四款：

b. CT感應取電無線溫度傳感器

安裝于斷路器觸頭、母排、電纜搭接點等大電流處，采集溫度量并通過無線方式傳輸?shù)膫鞲衅?。目前無線溫度傳感器有兩款：

c. 有線溫度傳感器

安裝于低壓柜接點或變壓器繞組、電機繞組的測溫，采集溫度量并通過有線方式傳輸?shù)膫鞲衅鳌Ｄ壳坝芯€測溫傳感器是Pt100：

2）接收/顯示單元

a. 接收單元

b. 顯示單元

二.方案配置

1）高低壓柜內電氣接點無線測溫（單柜就地顯示）

a. 配置方案

b. 安裝實例

2）高低壓柜內電氣接點無線測溫帶操顯功能（單柜就地顯示）

a.配置方案

b. 安裝實例

3）高低壓柜內電氣接點無線測溫（不需要就地顯示）

a. 配置方案

a.1?集中式（ATC400）

說明：ATC400無線溫度收發器可連接240路無線溫度傳感器ATE300/300B，可接收多臺柜內的無線溫度傳感器溫度信號。

a.2?集中式（ATC450-C）

說明：ATC450-C無線溫度收發器可連接60路無線溫度傳感器ATE100/100M/200/400，可接收多臺柜內的無線溫度傳感器溫度信號。

a.3?集中式（ATC600）

說明：ATC600無線溫度收發器可連接240路無線溫度傳感器ATE100/100M/200/300/300B/400，可接收多臺柜內的無線溫度傳感器溫度信號,且具有透傳功能。

b. 安裝實例

4）高低壓柜內電氣接點無線測溫（集中就地顯示）

a. 觸摸屏搭配ATC400

說明：觸摸屏通過RS485接口連接一只ATC400實現開關柜溫度集中顯示，一只個ATC400可接收240只無線溫度傳感器ATE300/300B。

b. 觸摸屏搭配ATC450-C

說明：觸摸屏通過RS485接口連接4只ATC450-C實現開關柜溫度集中顯示，一只個ATC450-C可接收60只無線溫度傳感器ATE100/100M/200/400。

c. 觸摸屏搭配ATC600

說明：觸摸屏通過RS485接口連接一只ATC600實現開關柜溫度集中顯示，一只個ATC600可接收240只無線溫度傳感器ATE100/100M/200/300/300B/400。

d. 安裝實例

5）配電室集中監測

a.Acrel-2000T/A搭配ATC400

說明：Acrel-2000T/A通過RS485接口連接一只ATC400實現開關柜溫度集中顯示，一只個ATC400可接收240只無線溫度傳感器ATE300/300B。

b.Acrel-2000T/A搭配ATC450-C

說明：Acrel-2000T/A通過RS485接口連接4只ATC450-C實現開關柜溫度集中顯示，一只個ATC450-C可接收60只無線溫度傳感器ATE100/100M/200/400。

c.Acrel-2000T/A搭配ATC600

說明：Acrel-2000T/A通過RS485接口連接一只ATC600實現開關柜溫度集中顯示，一只個ATC600可接收240只無線溫度傳感器ATE100/100M/200/300/300B/400。

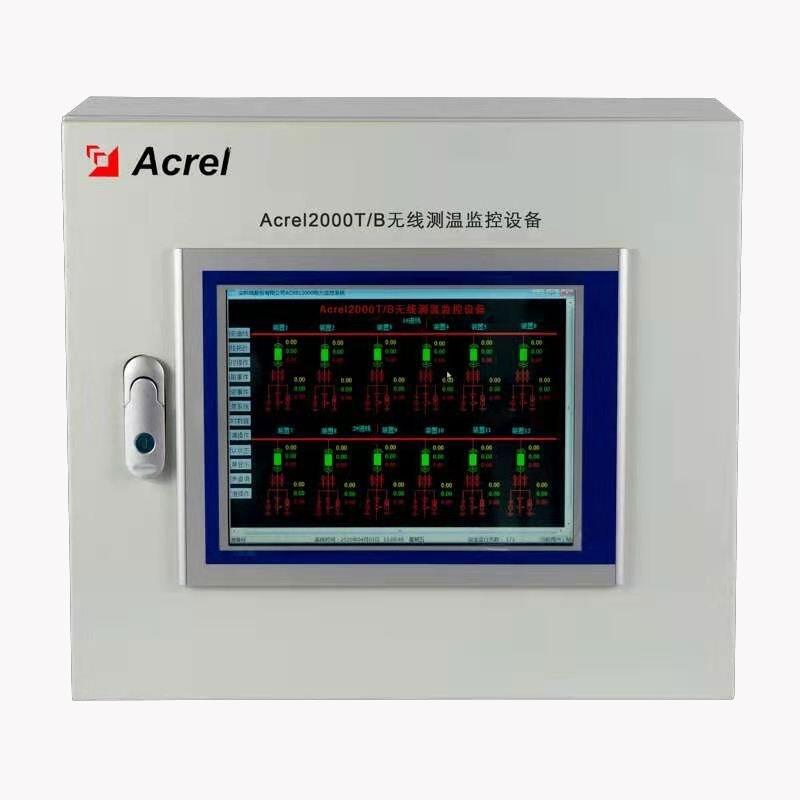

d.Acrel-2000T/B配電室集中監測

說明：Acrel-2000T/B不僅可以通過RS485連接多種ATC收發器接收所有型號傳感器實現集中顯示，還可以通訊連接配電室內無線測溫相關就地顯示裝置實現集中顯示，同時還可以連接配電室內智能操控、微機保護、電力儀表等電力監控設備進行監測。

說明：Acrel-2000T/B不僅可以通過RS485連接多種ATC收發器接收所有型號傳感器實現集中顯示，還可以通訊連接配電室內無線測溫相關就地顯示裝置實現集中顯示，同時還可以連接配電室內智能操控、微機保護、電力儀表等電力監控設備進行監測。

6）低壓電氣接點有線測溫、變壓器繞組測溫

a. 配置方案

說明：ARTM-8溫度巡檢儀可配8路Pt100傳感器，有線連接，Pt100傳感器客戶自配，測量低壓電氣接點時Pt100傳感器需做好絕緣處理。
