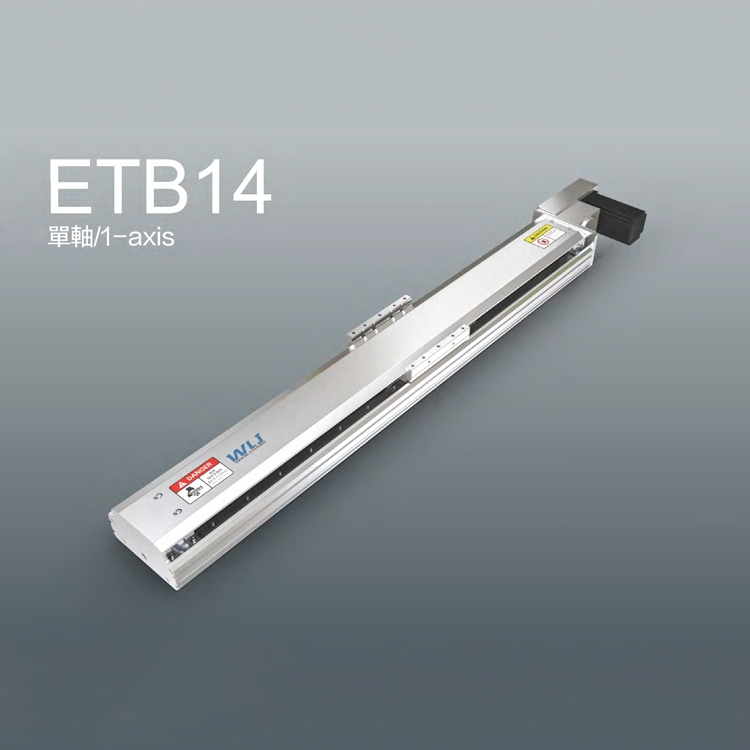

WLJ一般皮帶滑臺ETB14系列
產品概述：
萬里疆半封閉線性滑臺模組ETB14主要由鋁本體、對角軸承固定座、蓋板、滑座等部件組成，采用耐腐蝕、高強度性鋁合金材料為底座，在底座里面安裝高精度直線導軌副，鋁合金移動座安裝在滑塊上，移動座中部與滾珠絲桿的螺母相連，電機通過絲桿帶動滑座往復移動，對角軸承固定座能保證移動座運行的重復精度與定位精度，鋁合金蓋板在移動座上面作整體防護。
萬里疆一般皮帶滑臺ETB14系列采用同步帶傳動，速度快，配置伺服電機可達2000mm/s，重復精度：±0.04，特別適用于高速運動需求。
萬里疆一般皮帶滑臺ETB14規格表
位置重復精度:±0.04mm
導程:40
速度:2000
可搬重量：水平使用:25 垂直使用:無
定格推力:100
標準行程:50-3050mm/50間隔
AC伺服馬達容量:200
皮帶寬度:23
聯軸器：EE-S×672(NPN)
為什么3000+家工業自動化設備客戶選擇WLJ直線模組
1、剛性，強化
使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題
2、組裝.省時.方便
不需拆卸鋼帶，即可由上往下固定或由下往上固定
本體側面增加安裝基準面承靠
本體底部有定位PIN孔
3、發塵小
特殊鋼帶結構設計，可減少發塵�？捎糜跐崈羰覂�(nèi)環境。
4、等高直線度.精確度高
軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm
5、體積.更小
寬度縮小，讓設備安裝所需空間更小
6、自潤滑.結構
自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油
自潤滑塊有毛細作用始終儲存和供給潤滑油
自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
