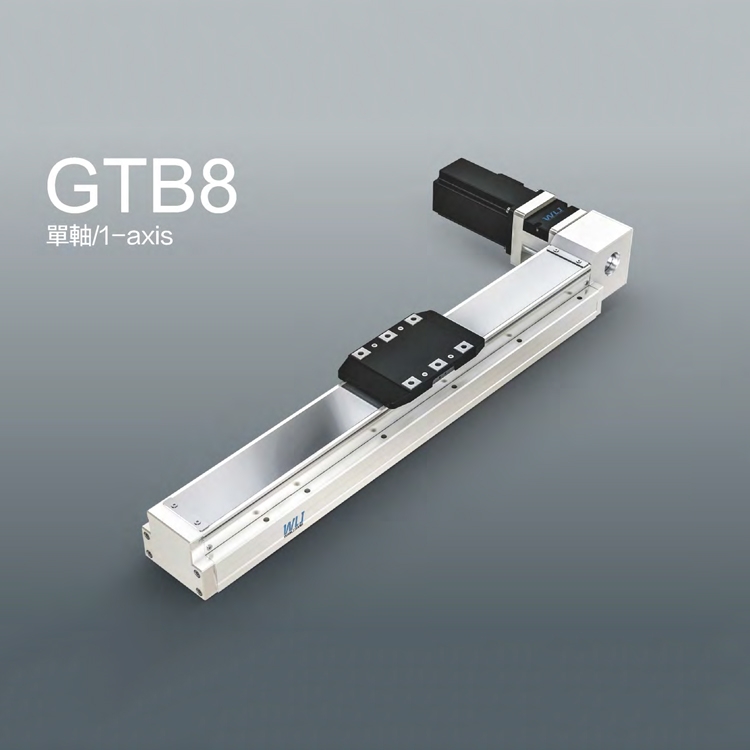

WLJ內嵌式皮帶滑臺GTB系列
產品概述：
內嵌式滑臺模組GTB8是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，產品緊湊輕巧達到省空間與高負載?？蛇x配自潤滑部件，30000km免維護。
U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。
內嵌式皮帶滑臺GTB8規格表
位置重復精度：±0.04mm
導程:66
最高速度：3300
最高可搬重量：水平使用:15 垂直使用:無
定格推力:65
標準行程：50-1050mm/50間隔
AC伺服馬達容量：200
皮帶寬度:20
原點感應器：EE-S×674（NPN）
為什么3000+家工業自動化設備客戶選擇WLJ直線模組
1、剛性，強化
使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題
2、組裝.省時.方便
不需拆卸鋼帶，即可由上往下固定或由下往上固定
本體側面增加安裝基準面承靠
本體底部有定位PIN孔
3、發塵小
特殊鋼帶結構設計，可減少發塵。可用于潔凈室內環境。
4、等高直線度.精確度高
軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm
5、體積.更小
寬度縮小，讓設備安裝所需空間更小
6、自潤滑.結構
自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油
自潤滑塊有毛細作用始終儲存和供給潤滑油
自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
