WLJ內嵌式滑臺模組GTH系列
產品概述：
內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，產品緊湊輕巧達到省空間與高負載?？蛇x配自潤滑部件，30000km免維護。
U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。
內嵌式滑臺模組GTH系列采用同步帶傳動，速度快，配置伺服電機可達3000mm/s，重復精度：±0.04，特別適用于高速運動需求。

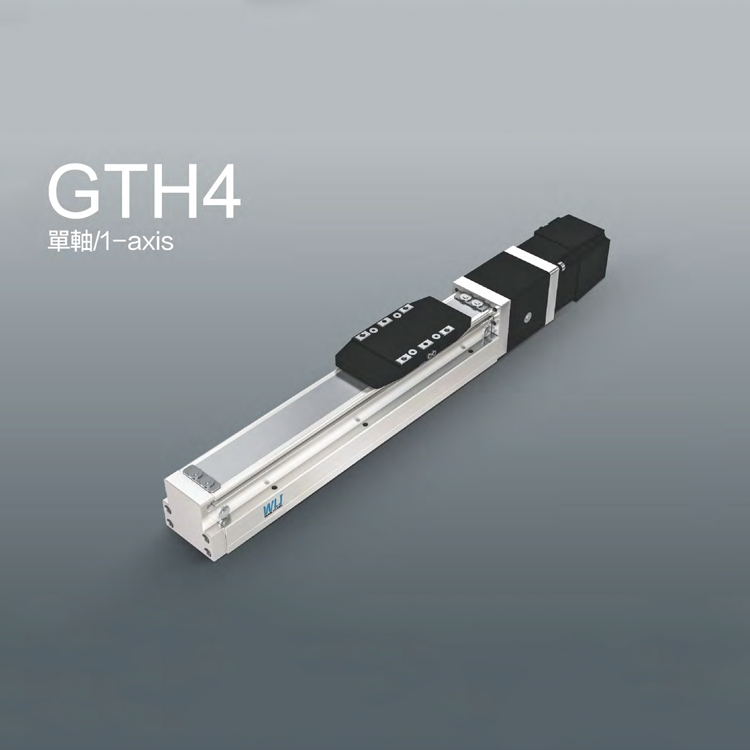

萬里疆內嵌式滑臺模組GTH4規格表
馬達功率:100W
位置重復精度:±0.01mm
螺桿導程:2/6/12
最高速度:100/300/600
最高可搬重量：水平使用:25/20/12 垂直使用:8/8/3.5
定格推力:424/210/70
標準行程:50-500mm/50間隔
AC伺服馬達容量：100
滾珠螺桿外徑:C7?7
聯軸器:7×8
為什么3000+家工業自動化設備客戶選擇WLJ直線模組
1、剛性，強化
使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題
2、組裝.省時.方便
不需拆卸鋼帶，即可由上往下固定或由下往上固定
本體側面增加安裝基準面承靠
本體底部有定位PIN孔
3、發塵小
特殊鋼帶結構設計，可減少發塵?？捎糜跐崈羰覂?nèi)環境。
4、等高直線度.精確度高
軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm
5、體積.更小
寬度縮小，讓設備安裝所需空間更小
6、自潤滑.結構
自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油
自潤滑塊有毛細作用始終儲存和供給潤滑油
自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
