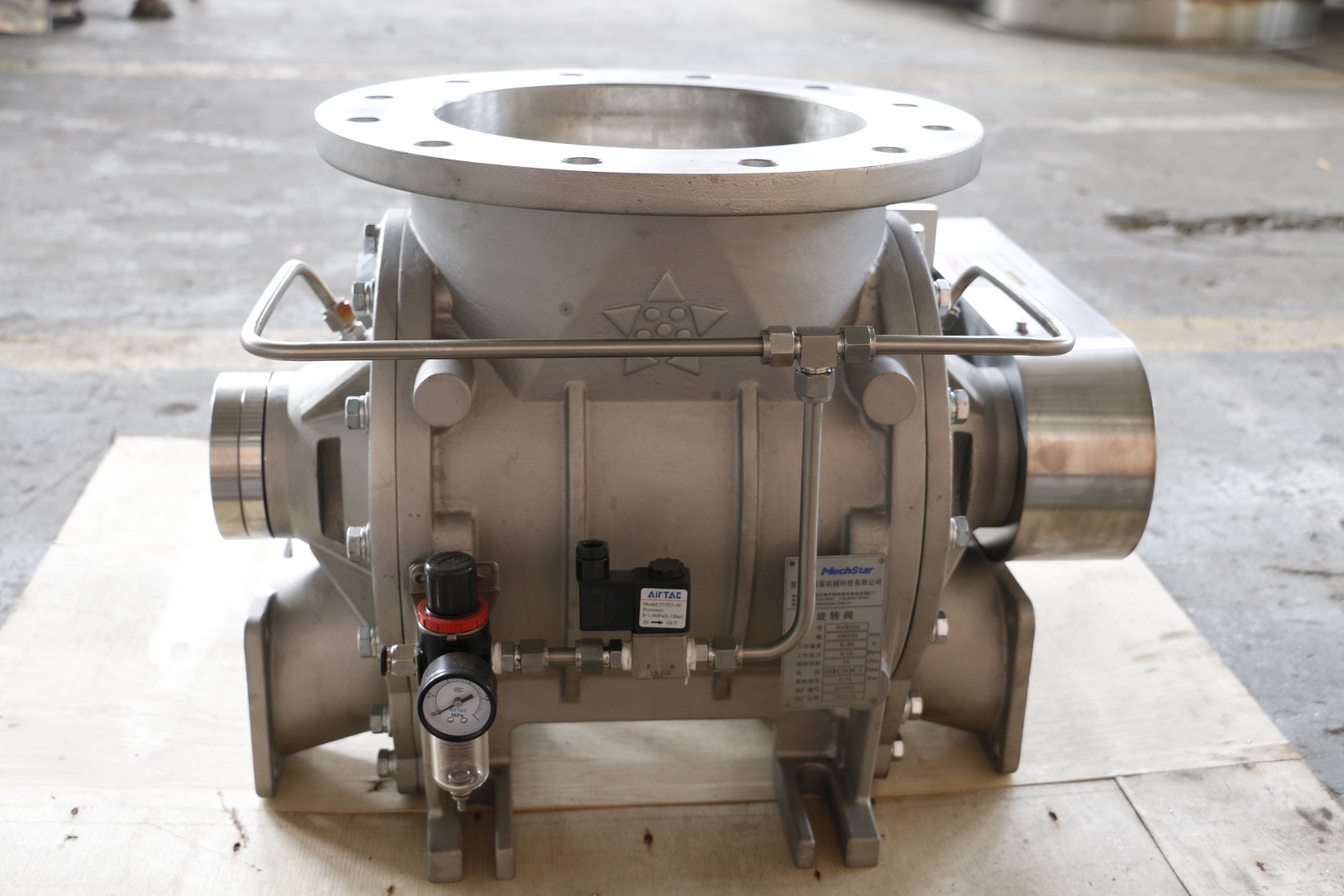

RVB系列直吹式粉料旋轉閥
工作原理：
物料從上部料斗下落到星形葉片之間，然后隨葉片旋轉至旋轉閥下部，壓縮空氣從端蓋下部吹入，挾帶落下的物料形成氣固兩相流進入氣力輸送管線。
應用范圍：
在氣力輸送系統中作為可控加料裝置使用
特別適用于粘附性高、流動性差的粉狀物料的氣力輸送
使用條件：
max壓力0.15MPa
max壓差0.15MPa
max120℃
|
升/轉 |
進口法蘭 |
重量 |
|||||||||
|
（ANSI) |
（DIN） |
||||||||||
|
AI |
SS |
||||||||||
|
φA |
φB |
F |
Z-φd |
φT±0.3 |
Z-φd |
φT±0.3 |
|||||
|
RVB150 |
3.1 |
280 |
162 |
14 |
8-22.2 |
214.3 |
8-22 |
240 |
55 |
100 |
|
|
RVB200 |
6.4 |
343 |
210 |
16 |
8-22.2 |
298.4 |
8-22 |
295 |
65 |
120 |
|
|
RVB250 |
11.6 |
406 |
265 |
20 |
12-25.4 |
361.9 |
12-22 |
350 |
80 |
150 |
|
|
RVB300 |
21.6 |
483 |
316 |
20 |
12-25.4 |
431.8 |
12-22 |
400 |
130 |
230 |
|
|
RVB350 |
41 |
534 |
360 |
20 |
12-25.4 |
476.2 |
16-22 |
460 |
170 |
310 |
|
|
RVB400 |
65 |
597 |
410 |
20 |
16-28.6 |
539.8 |
16-26 |
515 |
230 |
450 |
|
|
RVB450 |
110 |
700 |
515 |
22 |
20-31.8 |
635 |
20-26 |
620 |
370 |
700 |
|
