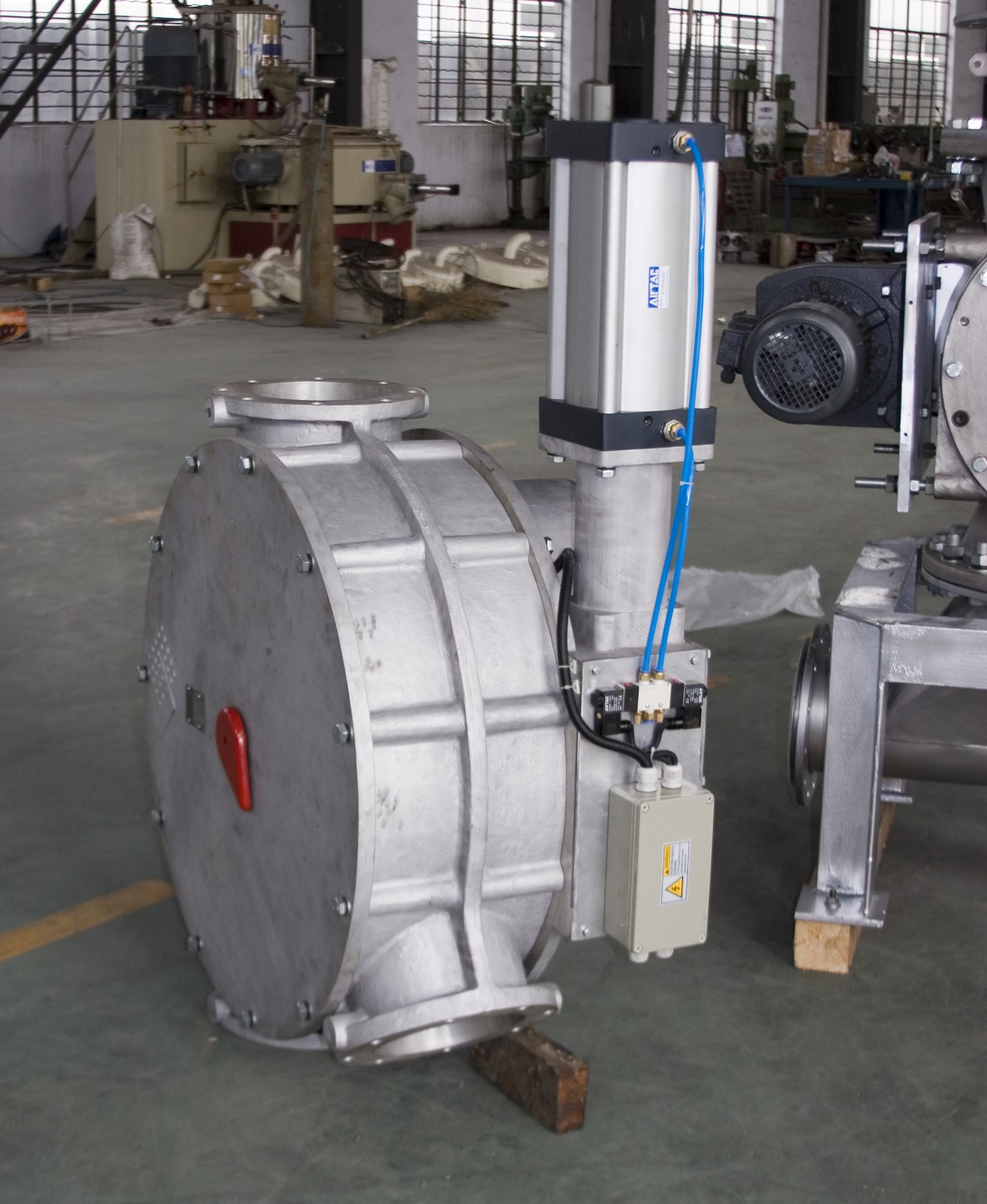

DVC系列轉子式雙通道換向閥
一種換向裝置，工作在0.5Mpa內，作為一種氣力輸送裝置用于散裝物料的分配或匯集。
工作原理：
通過氣缸帶動雙通道轉子旋轉，在氣力輸送管路中實現物料流向的轉換。
應用范圍：
該產品具有很強的耐壓性和氣密性，在氣力輸送管線中，常用來切換物料流動的管路方向。
使用條件：
**0.5MPa
**120℃
材料：
閥體：鑄鋁內襯不銹鋼管
雙通道閥芯：鑄鋁內襯不銹鋼管
特點
▲雙通道結構，換向時間短，壓力損失小，物料的破碎和殘余少；
▲通道內襯不銹鋼管，抗磨性強，壽命長；
▲特殊柱面密封結構，無泄漏、無污染；
▲驅動氣缸的位置可自由變換，靈活適應特殊的安裝空間；
▲清晰的方向指示標記，確保系統**可靠性；
▲全密封結構，能在室外和其他環境惡劣的場合使用。
型號
管道直徑
通道直徑
分配角度
重量
(DIN)
(ANSI)
DVC71
DN65
2 1/2"
71
36.67
44
DVC84
DN80
3"
84
36.6
51
DVC102/108
DN100
4"
102/108
35
66
DVC127
DN125
5"
127
35.5
106
DVC134
DN125
5"
134
35.5
119
DVC152
DN150
6"
152
35.92
145
DVC212
DN200
8"
212
34.8
350
