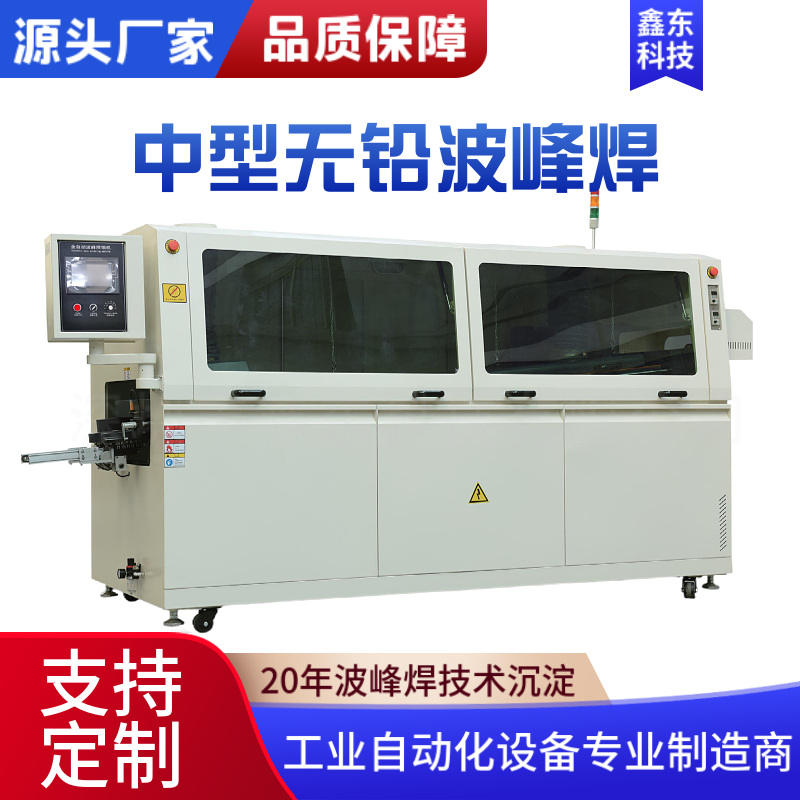

整機技術特點：
|
1、外觀設計：新穎，采用噴塑工藝不掉漆，經久耐用。 2、熱風預熱：無盲區熱風預熱區，高效熱傳導；保溫層厚，省電節能 3、合金鏈爪：強度高，壽命長。 4、可調節噴口設計：波峰可隨PCB板寬窄調節，大大減少了焊接PCB小板時錫的氧化量。 5、傳動機構：采用精密模塊化設計，傳動準確，壽命長，易保養。 6、運輸系統：閉環控制。無級調速，精確控制PCB預熱與焊接時間。 7、加熱系統：溫度采用PID閉環控制，溫控穩定可靠。 8、助焊劑噴霧裝置：步進馬達閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間；隔離式設計，可拉出，并可拆卸，便于清潔維護； 9、控制系統：智能化控制程式，采用品牌電器，確保設備運行穩定。 10、人機界面：采用自主品牌觸摸屏，確保系統可靠性和穩定性。 11、自動開關機：可按用戶設定的日期、時間及溫控參數進行。 12、故障提示：系統故障自我診斷，原因自動顯示，故障排除方法隨時查詢。 13、經濟運行：過板自動噴助焊劑，自動起波峰，最大限度地減少助焊劑的使用量和錫的氧化量。 14、保護系統：短路及過流保護，對設備關鍵電器元件起保護作用。 |
整機技術參數：
|
PCB板寬度范圍 |
Max.50~300mm |
|
PCB板運輸高度 |
750±50mm |
|
PCB板運輸速度 |
0~2000mm／Min |
|
PCB板運輸角度（焊接傾角） |
3~7度 |
|
PCB板運輸方向 |
L→R/R→L（可選） |
|
PCB板上元件高度限制 |
Max.100mm |
|
波峰高度范圍 |
0—12mm可調，并保持波峰平衡 |
|
波峰數量 |
2 |
|
預熱區長度 |
500*2=1000mm |
|
預熱區數量 |
2 |
|
預熱區功率 |
3.5*2=7kw |
|
預熱區溫度 |
室溫~250℃可設置 |
|
加熱方式 |
熱風 |
|
適用焊料類型 |
無鉛焊料/普通焊料 |
|
錫爐功率 |
11kw |
|
錫爐溶錫量 |
Approx.250kg |
|
錫爐溫度 |
室溫~300℃、控制精度±1-2℃ |
|
溫度控制方式 |
P.I.D+SSR |
|
整機控制方式 |
PLC+觸摸屏 |
|
助焊劑容量 |
Max5.2L |
|
助焊劑流量 |
10~100ml/min |
|
噴霧移動方式 |
步進電機 |
|
電源 |
3相5線制 380V |
|
啟動功率（總功率） |
max.18kw |
|
正常運行功率 |
Approx.5kw |
|
氣源 |
4~7KG/CM2 |
|
機架尺寸 |
L2200*W1200*H1500mm |
|
外型尺寸 |
L2900*W1250*H1600mm |
|
重量 |
Approx1000kg |
