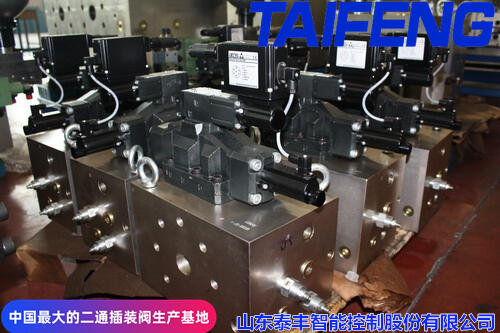

TFJK二通插裝閥集成控制模塊是基于我公司開發的TLC二通插裝閥插裝件和TLFA控制蓋板制成的通用疊加式模塊。TFJK集成控制塊依據“液阻"理論，采用“分解式"回路設計法，對先導控制回路和主級功率回路進行了優化，從而更加合理和充分地發揮了二通插裝閥的模塊化、可配組。集成化的優點和優勢。TLJK集成控制塊采用了計算機輔助設計，包括三維設計等方法，以提高設計的效率、柔性?？梢暬涂煽啃?。
TFJK集成控制塊采用了立式多層次疊加方式。通過對主級功率回路和先導控制回路模塊的選擇和組合，可以組成十分多樣化和**變型的組合。它結構緊湊，連接簡單可靠，其中，先導控制模塊化不僅便于集成化的組合設計和變型，對整個控制回路和系統的調試、維護和故障檢修等都有十分有利。
如何合理的選擇TFJK，以組成所需要的控制回路和系統，請用戶和本公司技術部聯系，我們樂意提供詳細資料和進一步的支持。
插裝件是二通插裝閥控制組件中的功能原理構件，它的主體采用了座閥結構，稱為座閥主級，與傳統的滑閥結構有很大的不同。 插裝件一般有閥芯和閥套、端蓋、密封件和彈簧等組成。通徑16-32的插裝件采用端蓋結構，通徑40以上不用端蓋。閥芯和閥套之間為滑動配合，與閥套座部分的密封配合為線密封，該部分的幾何形狀特征十分重要，并具有多種選擇。閥芯有不同的面積比，還可以選擇不同的開啟壓力的彈簧，以滿足不同的應用要求。
新型的TLC二通插裝閥插件具有以下特征：
1、壓差---流量特性較老系列產品有明顯提高
2、插裝件的閥芯、閥套等具有多樣化的配置性能，可滿足客戶各種不同的需要
3、可提供多種面積比
4、可提供具有緩沖尾部和不同節流槽的閥芯
5、可提供不同的開啟壓力
6、可提供帶柔性密封的閥芯
7、TLC和TLFA系列二通插裝閥可以用于各種固定和移動液壓系統的模塊化、集成化控制，滿足各種多樣化應用，還可用來組合TFJK通用型集成疊加式模塊。
