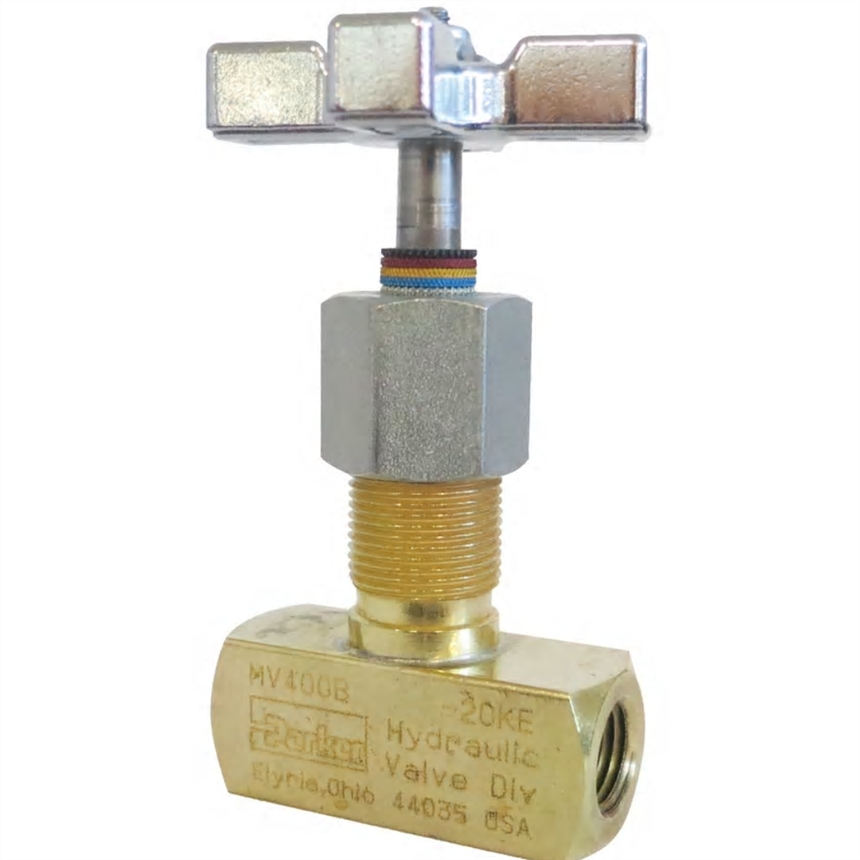

MV管式針閥MV400S
MV管式針閥MV400S
MV管式針閥MV400S
該系列閥為手動調節針型節流閥，鋼制閥體，采用螺紋插裝式
安裝方式。標準的閥芯形式為30o 精密錐體，對400 規格另有
V-形溝槽或細矩形槽口兩種閥芯形式供選擇。節流閥口的形式
會影響流量調節的精度，流量還與壓力差及油液粘度有關。
針閥芯采用不銹鋼材料制作，與閥體內的閥座形成環形節流槽
口。有關閥塊安裝孔加工的成型刀具的詳細資料，見本章結尾
之 “附件”
流量系數，見上表
Δp / bar 閥兩端壓差
ρ / kg/dm3 油液密度
(對礦物油，ρ = 0.85 ~ 0.90)
規格 ?d3 ?d4+0.12 ?d5 (min) ?d6+0.05 ?d7 T T1 T2 T3 T4+0.38 R (螺紋)
MVI 400 26 20.60 5.3 14.275 5.3 27 14.2 15 17.8 2.54 3/4 - 16 UNF-2B
MVI 600 30 23.93 8.1 15.85 8.1 32 16.5 17 21.6 2.54 7/8 - 14 UNF-2B
MVI 800 37 29.16 10.2 20.6 10.2 42 24.1 19 30.0 3.30 1 1/16 - 12 UN-2B
MVI 1200 44 35.54 12.7 26.975 12.7 46 24.6 19 31.8 3.30 1 5/16 - 12 UN-2B
MV管式針閥
MV200S MV400S MV600S MV800S MV1200S MV1600S
MV200B MV400B MV600B MV800B MV1200B MV1600B
9MV200S 9MV400S 9MV600S 9MV800S 9MV1200S 9MV1600S
9MV200B 9MV400B 9MV600B 9MV800B 9MV1200B 9MV1600B
6MV616S 6MV818S 6MV1022S 6MV1227S
