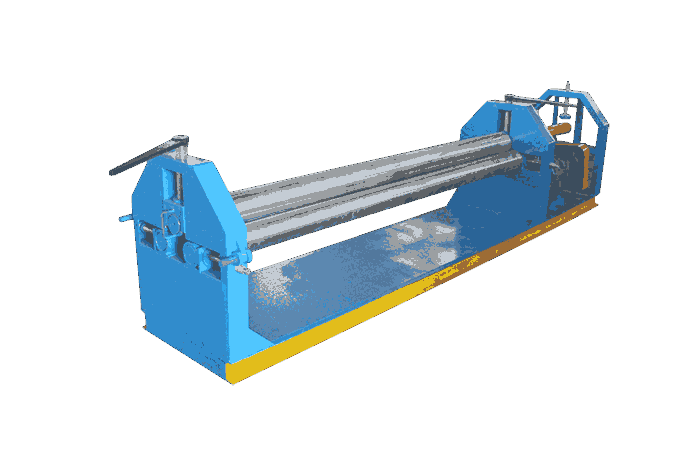

機械式三輥對稱卷板機
W11-6×2500
一﹑總述：
該機屬于三輥對稱式卷板機，用于常溫狀態下將低碳鋼，低合金鋼卷成圓筒形。上輥可以垂直升降。滾圓時通過電機、減速機帶動兩下輥進行。由于下輥標高不變，所以便于進料和操作。本機是鍋爐、造船、石油化工、水泥、電機以及其他制造等行業的必備設備。本機結構緊湊，操作方便，是我國目前廣泛應用的中小型卷板設備。
二、設備的主要技術參數
規格型號
單位
W11—6×2500
型式
機械對稱
最大板寬
mm
2500
輥?zhàn)庸ぷ鏖L度
mm
2550
滿載最大卷板厚度
mm
6
滿載最小卷板厚度
mm
2
板材屈服極限
Mpa
245
上輥直徑
mm
￠190
下輥直徑
mm
￠170
兩下輥中心距
mm
275
滿載最小直徑
mm
￠500
卷板速度
m/min
約4.5
主電機功率
KW
5.5
升降電機功率
KW
3
外形尺寸
mm
4310*1210*1330
重量
T
3
注：該機以245Mpa為設計標準的產品，如有參數改動，諒不另行通知。
三、設備工作原理及特點
該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。
W11—6×2500三輥對稱式卷板機設備規格書
圖1.1 三輥卷板機工作原理圖
由圖1.1：主運動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。輔運動指上輥的上升或下降運動。
它是以兩個下輥為主動輪 ，由主動機、聯軸器、減速器及開式齒輪副驅動。上輥工作時，由于鋼板間的摩擦力帶動。同時作為從動軸，起調整擠壓的作用。由單獨的傳動系統控制，主要組成是：上輥升降電動機、減速器、蝸輪副、螺母。工作時，由蝸輪副轉動蝸輪內螺母，使螺桿及上輥軸承座作升降運動。兩個下輥可以正反兩個方向轉動，在上輥的壓力下下輥經過反復的滾動，使板料達到所需要的曲率，形成預計的形狀。
四、設備的結構特征
1. 上下輥：為卷板機的主要部件，材質為鍛制優質炭素鋼。
2. 機架：有左右機架各一，下部用螺絲固定在機座上，中間有連接軸連接兩機架，使其保持正確位置。
3. 齒輪箱：采用ZSY/BW/WDH型標準減速機，與墊高架裝在同一機座上。
4. 平衡裝置：裝于主減速機一側，卸板時通過尾軸與壓板相互作用使上輥保持平衡。
5. 底盤：由槽鋼與鋼板焊接而成，將機架、 齒輪箱、電機等都
裝在底盤上，從而組合成一體。
1. 電氣部分：由電氣操作箱與電機組合。
五、主要配置及產地
項目
材料、型號（式）
生產廠家
軸承
瓦房店軸承廠
上輥
45#
江陰南工
下輥
45#
機架
焊接件
自制
底盤
焊接件
自制
電機
南通
減速機
圓柱齒輪減速機
常州/南通
主要電器元件
西門子
