QC11Y-16×4000
液壓閘式剪板機

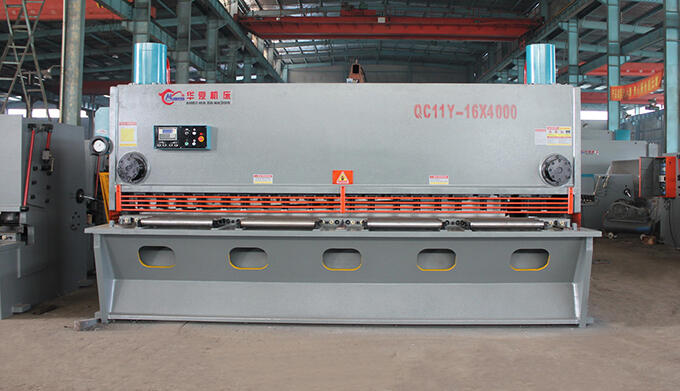

QC11Y-16×4000液壓閘式剪板機
一、主要技術參數
可剪最大板厚: 16mm
可剪最大板寬: 4000mm
被剪板料強度: 450N/mm2
剪 切 角: 0.5°～2.5°
后擋料最大距離: 750mm
行程次數(約): 9-12次/min
喉口深度: 100mm
刀片長度: 4100mm（材質6CrW2Si）
主電動機: Y200L-4 n=1440r/min N=30KW
后擋料電機: RV040 1:10 n=1440r/min N=0.37KW
油 泵: NBT5-G63F q=63ml/r p=31.5Mpa
二、配套件生產廠
控制系統: A62S專用系統
主要電器元件: 正泰電器集團
閥 組: 海門新力
油 缸: 江蘇建湖
齒輪泵: 上海航發、上海勇民
密 封 件: 臺灣鼎基、日本NOK
電 機: 雙塔電機、環球電機
二、產品外形結構
本機床電氣部分是根據國家標準《機械安全機械電氣設備第1部分：通用技術條件》進行設計的。本機床控制系統采用了繼電器邏輯控制。
機床的電氣箱位于機床的左側，控制整機電源，機床的操作元件除腳踏開關外，全部集中在機床前面的控制臺（按鈕盒）上，每個操作元件的功能由其上方的形象符號標志。
I．機床電源
電源電壓：
動力電路：三相，380VAC，50HZ
主控制電路：220VAC，50HZ
擋料架控制電路：220VAC，50HZ
電磁閥電路：24VDC
信號燈電路6VAC，50HZ
總電源由安裝在電氣柜側面的總開關（自動空氣開關QF1）控制。QF1帶分勵脫扣線圈。當電氣柜門打開時，分勵脫扣線圈通電，自動空氣開關QF1跳閘切斷電源，實現開門斷電保護。
II．機床安全保護
1、用電保護：整臺設備及其電源線的保護，建議用戶用100A的空氣斷路器。
2、油泵電機的短路及過載由空氣開關QF1保護。
3、擋料架電機及間隙調整電機的短路及過載由空氣開關QF2保護。
4、控制變壓器TC原邊由斷路器QF3，副邊由斷路器QF4、QF5、QF6實現短路保護。
5、擋料架前后極限和間隙調整大小極限由行程開關保護，同時系統內部也有軟限位。
6、刀口剪切角的調整終端限位由系統內部設定。
7、用戶出現錯誤操作控制系統將自動停止動作并且以文字形式報警。
8、按下工作臺或機床后側的急停按鈕，機器立即停止一切運動。
