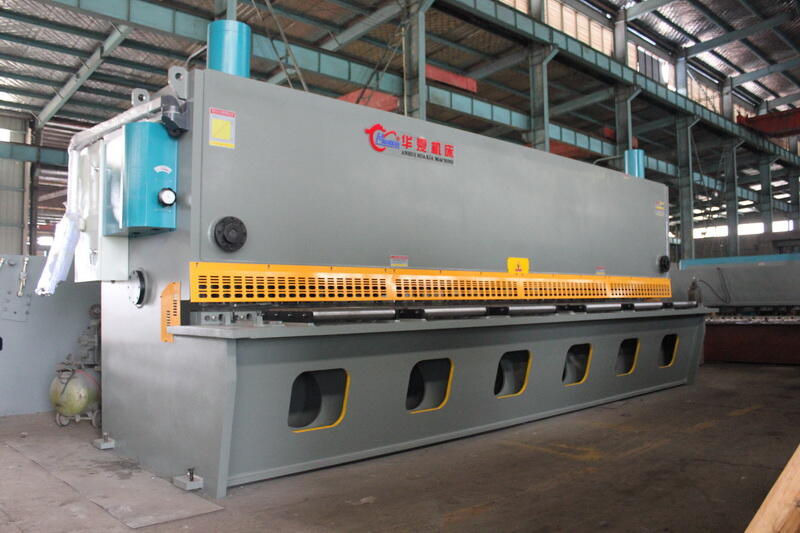

QC11Y-12×6000
液壓閘式剪板機
一、主要技術參數
可剪最大板厚:
12mm
可剪最大板寬:
6000mm
工作臺面板厚度:
50mm
墻板厚度:
60mm
刀架立板厚度:
70mm
被剪板料強度:
450N/mm2
剪 切 角:
0.5°～2.5°
后擋料最大距離:
1000mm
行程次數(約):
5-10次/min
喉口深度:
100mm
刀片長度:
6100mm（材質6CrW2si）
主電動機:
Y200L-4 n=1470r/min N=30KW
后擋料電機:
RV040 1:10 n=1440r/min N=0.37KW
齒輪泵:
NBT5-63F q=63ml/r p=31.5Mpa
外形尺寸:
長×寬×高=6900×2500×2700
重量:
28噸
二、配套件生產廠
控制系統:
南京天創
編 碼 器:
無錫鑫亞
主要電器元件:
正泰、施耐德
閥 組:
海門新力
油 缸:
自產
油 泵:
上海油泵廠
密 封 件:
臺灣鼎基、日本NOK
電 機:
雙塔電機、丹徒電機
囊式貯能器:
浙江奉化
三、產品外形結構
1、四缸結構，二個主缸、二個回程缸增加了運動平穩性。第二代液壓閘式剪板機，是液壓擺式剪板機的理想換代產品,全鋼結構設計、制作，外型美觀，結構可靠。
2、后擋料由三組擋料機架組成，前托料由多組滾筒組成，調節輕松，輸送方便。
3、 運用UG（有限元）分析方法，經計算機輔助優化設計。超強的鋼性結構設計，使機身在滿負荷使用時變表極小，保證了刀片的耐用性，若機身剛性差實際調2mm間隙滿荷加載上、下刀片中間間隙能加大2mm左右，嚴重縮短了刀片使用壽命。
4、整體Q235鋼板焊接結構，具有良好的強度、剛度和抗振性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于刀片作微量調節，工作臺面上還裝有送料滾球，操作輕便。
5、獨特的壓料梁雙梁結構設計，保證了壓料缸壓料時壓料梁的變形量很小。
6、采用振動時效技術進行消除內應力處理。整體框架采用噴砂方式除銹，并噴有防銹漆。
四、主要性能特點
1、刀片間隙的調整由數控系統控制，適應不同板厚及材質的剪切需要。
2、刀架剪切角的調整由數控系統控制，液晶顯示,能在一定的范圍內調整，可使剪切材料變形量減少到理想的狀態, 剪切角度液壓電控?zé)o極調整：剪切角增大剪切能力增加（可適當超負荷剪切），剪切角減小剪切速度加快。
3、后擋料的調整由蝸輪減速電機傳動，采用滾珠絲桿、圓導軌、直線軸承、同步輪、同步帶，確保了后擋料的擋料精度液晶顯示準確、方便。
4、上刀架采用1°前傾角，既便于落料，又提高了制件的幾何精度。
5、上、下刀片可使用四個刃口剪切，采用優質材料制作，提高了刀片的耐磨性和使用壽命。
6、剪切行程可任意調整，既提高了工作效率，又可實現分段剪切功能,。
7、剪切次數設有自動計數、定數功能，減少了繁瑣的清點工作。
8、采用三點支撐滾動導軌，消除支撐間隙，提高剪切精度；
9、液壓系統帶有壓料予壓緊結構，可保證對線的準確性，可先壓緊料，后查看是否對線再剪切非常適合剪切超長板料。
五、液壓系統
本機液壓系統由油泵、油路集成塊、液壓閥、油缸、回程油缸和氮?dú)庑钅芷鹘M成?？蓪?shí)現壓緊板料、剪切、剪切角調節、蓄能器充液、刀架快速回程等動作。
1、采用先進的集成式液壓系統，減少管路安裝，減緩了油溫的提升，保證了機床運行中高度的可靠性和安全性。
2、采用進口的密封件，克服了管接頭以及油缸的泄漏現象。
3、采用液壓壓料機構，由安裝在機架前面支承板上若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。
六、電器系統
本機床電氣部分是根據國家標準《機械安全機械電氣設備第1部分：通用技術條件》進行設計的。本機床控制系統采用了繼電器邏輯控制。
機床的電氣箱位于機床的左側，控制整機電源，機床的操作元件除腳踏開關外，全部集中在機床前面的控制臺（按鈕盒）上，每個操作元件的功能由其上方的形象符號標志。
I．機床電源
電源電壓：
動力電路：三相，380VAC，50HZ
主控制電路：220VAC，50HZ
擋料架控制電路：220VAC，50HZ
電磁閥電路：24VDC
信號燈電路6VAC，50HZ
總電源由安裝在電氣柜側面的總開關（自動空氣開關QF1）控制。QF1帶分勵脫扣線圈。當電氣柜門打開時，分勵脫扣線圈通電，自動空氣開關QF1跳閘切斷電源，實現開門斷電保護。
II．機床安全保護
1、用電保護：整臺設備及其電源線的保護，建議用戶用100A的空氣斷路器。
2、油泵電機的短路及過載由空氣開關QF1保護。
3、擋料架電機及間隙調整電機的短路及過載由空氣開關QF2保護。
4、控制變壓器TC原邊由斷路器QF3，副邊由斷路器QF4、QF5、QF6實現短路保護。
5、擋料架前后極限和間隙調整大小極限由行程開關保護，同時系統內部也有軟限位。
6、刀口剪切角的調整終端限位由系統內部設定。
7、用戶出現錯誤操作控制系統將自動停止動作并且以文字形式報警。
8、按下工作臺或機床后側的急停按鈕，機器立即停止一切運動。
