產品簡介
QC12K 12 4000含送料裝置
QC12K 12 4000含送料裝置
產品價格:¥160000
上架日期:2023-08-07 15:20:09
產地:安徽馬鞍山
發貨地:安徽馬鞍山
供應數量:不限
最少起訂:1臺
瀏覽量:141
資料下載:暫無資料下載
其他下載:暫無相關下載
詳細說明

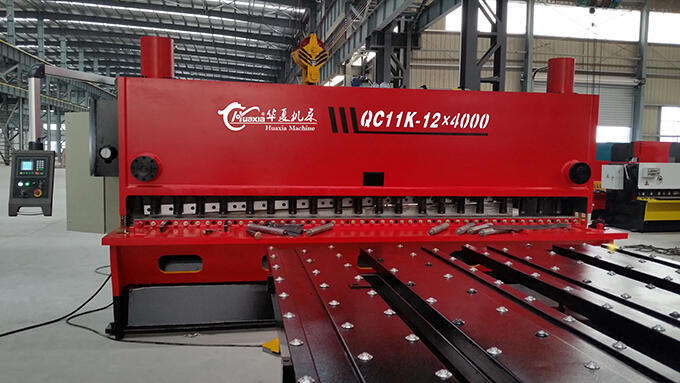

    QC11K-12×4000

    液壓閘式剪板機

    一、主要技術參數
    可剪最大板厚: 12mm
    可剪最大板寬: 4000mm
    工作臺面板厚度: 40mm
    墻板厚度: 50mm
    刀架立板厚度: 60mm
    被剪板料強度: 450N/mm2
    剪 切 角:
    0.5°~2°
    后擋料最大距離: 750mm
    行程次數(約): 6-12次/min
    喉口深度: 130mm
    刀片長度: 4100mm
    主電動機: Y180M-4 n=1440r/min N=18.5KW
    后擋料電機: RV040 1:10 n=1440r/min N=0.37KW
    油 泵: 63MCY14-1B q=63ml/r p=31.5Mpa
    數控系統: A62S(雙軸控制)
    外形尺寸: 長×寬×高=4700×1960×2550
    重量:13.5噸
    二、配套件生產廠
    數控系統: 南京天創
    安徽省華夏機床制造有限公司  技術資料
    主要電器元件: 正泰電器
    閥 組: 海門新力
    油 缸: 江蘇建湖
    油 泵: 上海油泵
    密 封 件: 臺灣DZ、日本NOK
    電 機: 雙塔電機、環球電機
    刀 片: 上海久鋒
    囊式貯能器: 浙江奉化
    三、產品外形結構
    1、第二代液壓閘式剪板機,是液壓擺式剪板機的理想換代產品,全鋼結構設計、制作,外型美觀,結構可靠。
    2、運用 UG(有限元)分析方法,經計算機輔助優化設計。
    3、整體 Q235 鋼板焊接結構,具有良好的強度、剛度和抗振性,兩缸固定于左右立柱上,工作臺面上設有輔助刀座,便于刀片作微量調節,工作臺面上還裝有送料滾球,操作輕便。
    4、采用振動時效技術進行消除內應力處理。
    5、整體框架采用噴砂方式除銹,并噴有防銹漆。
    四、主要性能特點
    1、刀片間隙的調整由蝸輪蝸桿控制,適應不同板厚及材質的剪切需要。2、刀架剪切角的調整 A62S 系統控制,液晶顯示,能在 0.5°~2.5°范圍內
    調整,可使剪切材料變形量減少到理想的狀態, 剪切角度液壓電控?zé)o極調整:剪切角增大剪切能力增加(可適當超負荷剪切),剪切角減小剪切速度加快。
    3、后擋料的調整由蝸輪減速電機傳動,確保了后擋料的擋料精度(≤±0.10㎜)液晶顯示準確、方便。
    安徽省華夏機床制造有限公司  技術資料
    4、上刀架采用 1°前傾角,既便于落料,又提高了制件的幾何精度。
    5、上、下刀片可使用四個刃口剪切,采用優質材料制作,提高了刀片的耐磨性和使用壽命。
    6、剪切行程可任意調整,既提高了工作效率,又可實現分段剪切功能, 液晶顯示準確、方便,。
    7、剪切次數設有自動計數、定數功能,減少了繁瑣的清點工作, 液晶顯示。8、采用三點支撐滾動導軌,消除支撐間隙,提高剪切精度;
    9、刃口間隙手動轉輪調整,數顯盤顯示;
    五、液壓系統
    1、采用先進的集成式液壓系統,減少管路安裝,減緩了油溫的提升,保證了機床運行中高度的可靠性和安全性。
    2、采用進口的密封件,克服了管接頭以及油缸的泄漏現象。
    3、采用液壓壓料機構,由安裝在機架前面支承板上若干個壓料油缸進油后,壓料頭在克服拉力彈簧的拉力后下壓,壓緊板料。在剪切完成后,借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。
    六、電器系統
     本機床電氣部分是根據國家標準《機械安全機械電氣設備第 1 部分:通用技術條件》進行設計的。本機床控制系統采用了繼電器邏輯控制。
     機床的電氣箱位于機床的左側,控制整機電源,機床的操作元件除腳踏開關外,全部集中在機床前面的控制臺(按鈕盒)上,每個操作元件的功能由其上方的形象符號標志。
    I.機床電源
     電源電壓:
     動力電路:三相,380VAC,50HZ
     主控制電路:220VAC,50HZ
    安徽省華夏機床制造有限公司  技術資料 擋料架控制電路:220VAC,50HZ
     電磁閥電路:24VDC
     信號燈電路 6VAC,50HZ
     總電源由安裝在電氣柜側面的總開關(自動空氣開關 QF1)控制。QF1 帶分勵脫扣線圈。當電氣柜門打開時,分勵脫扣線圈通電,自動空氣開關 QF1跳閘切斷電源,實現開門斷電保護。
    II.機床安全保護
     1、用電保護:整臺設備及其電源線的保護,建議用戶用 100A 的空氣斷路器。
     2、油泵電機的短路及過載由空氣開關 QF1 保護。
     3、擋料架電機及間隙調整電機的短路及過載由空氣開關 QF2 保護。
     4、控制變壓器 TC 原邊由斷路器 QF3,副邊由斷路器 QF4、QF5、QF6實現短路保護。
     5、擋料架前后極限和間隙調整大小極限由行程開關保護,同時系統內部也有軟限位。
     6、刀口剪切角的調整終端限位由系統內部設定。
     7、用戶出現錯誤操作控制系統將自動停止動作并且以文字形式報警。
     8、按下工作臺或機床后側的急停按鈕,機器立即停止一切運動。
