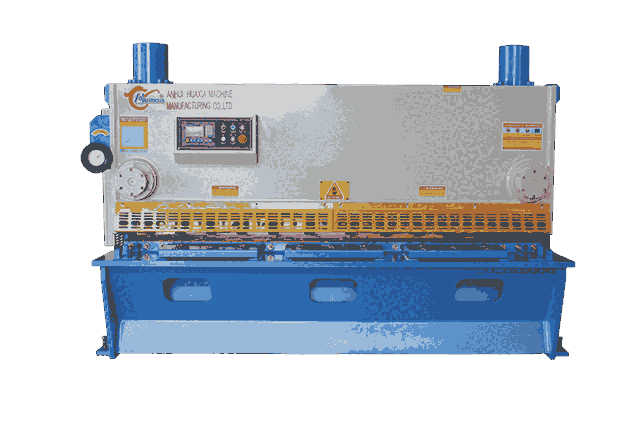

一、 設備圖片
可剪最大板厚: 8mm
可剪最大板寬: 2500mm
工作臺面板厚度: 35mm
墻板厚度: 35mm
刀架立板厚度: 50mm
被剪板料強度: 450N/mm2
剪 切 角: 0.5°～2°
后擋料最大距離: 500mm
行程次數(約): 14-24次/min
喉口深度: 130mm
刀片長度: 2600mm
主電動機: Y132M-4 n=1440r/min N=7.5KW
后擋料電機: RV040 1:10 n=1440r/min N=0.37KW
齒 輪 泵: NBT4-G25F
外形尺寸: 長×寬×高=3000×1500×1800
重量: 6.8噸
|
二、配套件生產廠 |
||
|
數控系統: |
|
南京天創 |
|
主要電器元件: |
|
施耐德 |
|
閥 組: |
|
海門新力 |
|
油 泵: |
|
上海康霆油泵廠、上海申福油泵廠 |
|
密 封 件: |
|
臺灣鼎基、日本NOK |
|
電 機: |
|
雙塔電機、丹徒電機 |
|
囊式貯能器: |
|
浙江奉化 |
三、產品外形結構
1、四缸結構，二個主缸、二個回程缸增加了運動平穩性。第二代液壓閘式剪板機，是液壓擺式剪板機的理想換代產品,全鋼結構設計、制作，外型美觀，結構可靠。
2、后擋料由三組擋料機架組成，前托料由多組滾筒組成，調節輕松，輸送方便。
3、 運用UG（有限元）分析方法，經計算機輔助優化設計。超強的鋼性結構設計，使機身在滿負荷使用時變表極小，保證了刀片的耐用性。
4、整體Q235鋼板焊接結構，具有良好的強度、剛度和抗振性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于刀片作微量調節，工作臺面上還裝有送料滾球，操作輕便。
5、獨特的壓料梁雙梁結構設計，保證了壓料缸壓料時壓料梁的變形量很小。
6、采用振動時效技術進行消除內應力處理。整體框架采用噴砂方式除銹，并噴有防銹漆。
