基本組件
*制動架；
*相匹配的YT1電力液壓推動器
應用領域

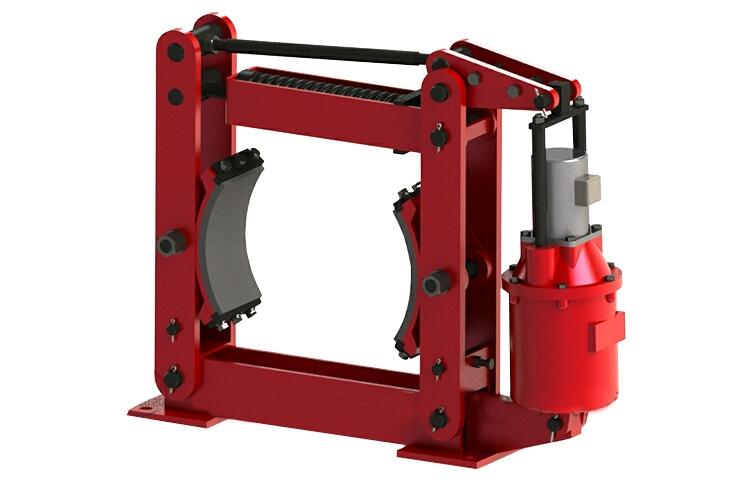

YWZB系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。
符合標準
YWZB系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合JB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。
產品優勢
a)性能安全可靠，制動平穩，動作頻率高。
b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。
c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠.更換方便、快捷。
d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。
工作原理
當通電時，電力液壓推動器發生動作，其推桿快速上升，并通過杠桿作用打開（釋放）制動瓦；
當斷電時，電力液壓推動器的推桿在制動彈簧力的作用下，迅速下降，并通過杠桿作用使制動瓦合攏（抱閘）。
使用條件
*電源：380V,50Hz;
*環境溫度: -20℃-50℃；
*空氣相對濕度不大于90%；
*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；
*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
使用說明
a)安裝前的檢查：該系列的制動器工作前應進行全面檢查，即檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應徹底清潔干凈。
d）保養說明：①檢查各鉸接處是否磨損；
②制動器的結構運動是否正常，各調節螺母是否鎖緊；
③推動器的升起高度是否符合規定（見上圖）；
④推動器的運行是否正常，液壓油是否足量，有無漏油或滲油現象；
⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；
⑥檢測制動塊是否正常貼合在制動輪上，摩擦面的狀況是否完好，是否有油膩或臟污痕跡。
當制動襯墊的厚度δ達到δmin數值時（見下表），必須更換新的制動襯墊。
型號意義
注：YWZB、YWZ4B、YWZ8、YWZ13可互換，其中YWZB匹配YT型推動器；
YWZB系列電力液壓制動器制動瓦安裝形式為鉚接式，如需插入式訂貨時須注明；
具體型號、結構、外形尺寸保留更改的權利；
產品如有改進，不另行通知。
