一、概述
拆除舊管芯、吊裝運輸至乙方廠內、管芯制作、壓力試驗、現場安裝等事宜協商達成如下一致意見。
二、技術參數
1）換熱面積：xxxm2，換熱管材質：20G，銅管，不銹鋼管；壁厚：按甲方要求；
2）工作壓力（管程/殼程）：xx/xxMPa；
3）工作溫度（管程/殼程）：xxx/xxx℃
4）主要受壓元件材質：碳鋼管；不銹鋼管，銅管。
三、質量標準，檢測標準，測試手段
GB/T151-2014《熱交換器》
JB/T3343-1993《高壓加熱器制造技術條件》
GB5310 《高壓鍋爐用無縫鋼管》
GB/T242-1997《金屬管 擴口試驗方法》等
四、設備改造方案

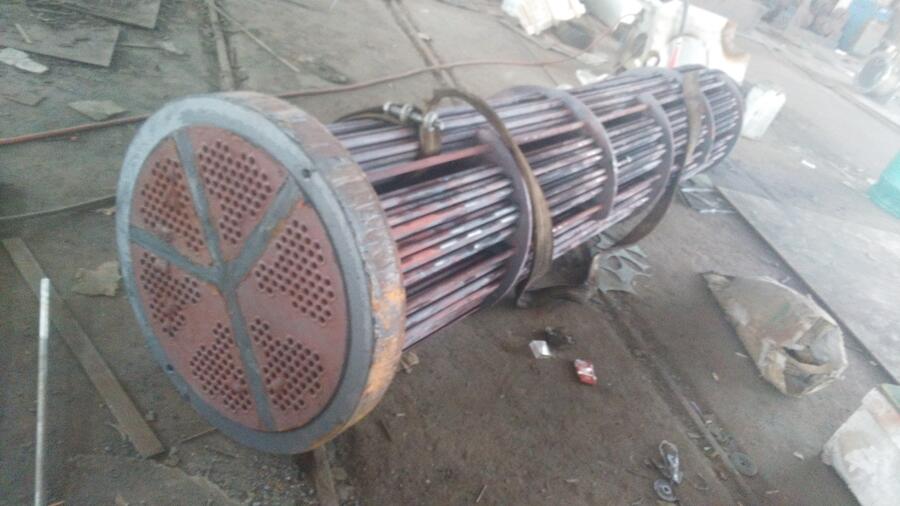

針對原設備換熱管束進行設計更換一套全新的管芯，達到并滿足業主需求。
五、改造方案
根據現場的實際情況，我公司擬以下方案：
1、首先嚴格按照原設備技術參數及尺寸進行設計，且保證設備部件尺寸與原尺寸相同，以便現場安裝。
2、設備管束與設備筒體之間按相關標準要求配合，以便保證設備的整體換熱效率。
3、管束更換后，進行水壓試驗，檢查設備的嚴密性。
4、連接相
關管線，完成改造工作。
