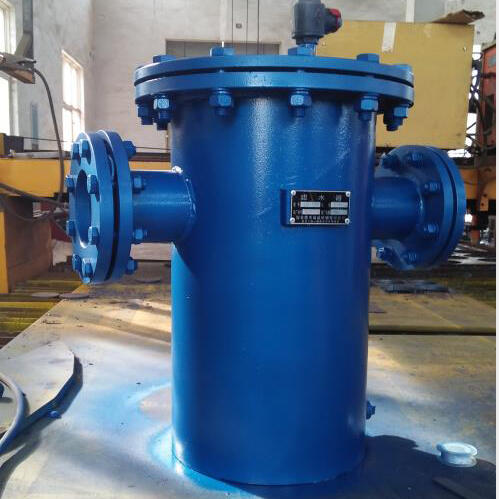

除污器、管道過濾器
除污器是在石油化工工藝管道中應用較廣的一種部件。其作用一是防止管道介質中的雜質進入傳動設備或精密部位，使生產發生故障或影響產品的質量。除污器安裝在用戶入口供水總管上，以及熱源（冷源）、用熱（冷）設備、水泵、調節閥入口處。其結構形式有Y型除污器、錐形除污器、直角式除污器和高壓除污器，其主要材質有碳鋼、不銹耐酸鋼、錳釩鋼、鑄鐵和可鍛鑄鐵等。內部的過濾網有銅網和不銹耐酸鋼絲網。
一、功能與用途
除污器的作用是用來清除和過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備和防止管道堵塞。
二、設備結構與工作原理
除污器的結構形式按國家標準圖R406分為臥式直通除污器、臥式角通除污器和立式直通除污器三種形式。本除污器的特點是濾網由原標準圖中規定的鍍鋅鐵絲網改進為專用不銹鋼濾網。在除污器中，水流由進水口進入筒體，經過濾網過濾的水流由出水口流出，污垢則沉降于除污器底部，經過排污排出。
三、安裝與使用
除污器一般應設置于供暖系統的入口調壓裝置前或各設備入口前。直通式除污器安裝在水平管道上，角通式除污器可安裝在直角轉彎的管道上，安裝是殼上箭頭方向必須與水流方向一致。運行過程中應定期排污。
管道除污器又稱為管道過濾器，除污器，根據管道的不同可分為立式除污器，臥式除污器，立式除污器可分為立式直通除污器，立式角通除污器，臥式除污器可分為臥式直通除污器，臥式角通除污器。
根據除污器的自動化程度可分為手動除污器，自動反沖洗除污器，全自動除污器。
手動除污器即手動排污，使用方面不是很方便，但是價格便宜！
自動反沖洗除污器即手動排污，自動反沖洗，人工只要打開排污口閥門即可自動反沖洗，簡單方便！
全自動除污器即使用壓力表和電控柜全程控制除污器的運行，通過兩端壓力差來控制電控柜，觸動自動閥門打開從而實現排污過程！
根據濾網材質不同可分為碳鋼材質和不銹鋼！一般壓力有6kg，10kg，16kg，25kg，40kg，也有233kg的使用壓力，根據情況選用合適的型號！
現有新型的除污器，改變了舊式除污器笨重、阻力大的缺陷，對國標R406-1，
臥式除污器進行了大規模的改進，濾網總面積成倍增大，從
根本上解決了原產品運行阻力大的缺陷，并且在加裝旁通之
后，也可以運行中進行排污和反沖濾網。
設計壓力：1.6Mpa
設計溫度：180℃
法蘭標準：JB/T81—94
|
規格DN參數 |
L |
L1 |
H |
DN1 |
重量kg |
|
50 |
340 |
150 |
130 |
25 |
14 |
|
65 |
355 |
110 |
130 |
25 |
16 |
|
80 |
432 |
140 |
140 |
32 |
20 |
|
100 |
495 |
150 |
155 |
32 |
27 |
|
125 |
532 |
110 |
185 |
40 |
48 |
|
150 |
620 |
120 |
220 |
50 |
67 |
|
200 |
782 |
140 |
250 |
65 |
98 |
|
250 |
934 |
155 |
290 |
80 |
163 |
|
300 |
1120 |
175 |
320 |
100 |
212 |
|
350 |
1250 |
175 |
370 |
100 |
280 |
|
400 |
1400 |
180 |
410 |
100 |
400 |
1、除污器安裝應該按工程設計說明的要求進行。
2、如選用本設備設計系統在除污器進出口管道上不設閥門，不要求拆卸的情況下，則進出口管道上的法蘭要取消，除污器和管道直接焊接。
3、設備安裝完，應清除內部因制作或安裝遺留的雜物。
4、設備投運前，應同管道系統一起進行水壓試驗，水壓實驗合格后方可投入運行。
5、在運行過程中，應根據管道系統的清潔情況，定期進行去污，確保除污器暢通。
除污器的濾網有網狀濾網與板狀濾網.對過濾精度的要求可通過濾網上的濾孔徑大小實現.
網狀濾網具有流動性好,可拆卸,過濾阻力小,成本低廉的優點,但不適用于大流量除污器.大流量水僅從重量上算具有很大的沖擊力,而網狀濾網厚度較薄,很容易因面對大的流量原水而撕裂.
板狀濾網厚度大,穩定性好.面對大的水流量可有效截留水中雜質,達到過濾效果,不易損壞.但成本代價較高,置換不便.
