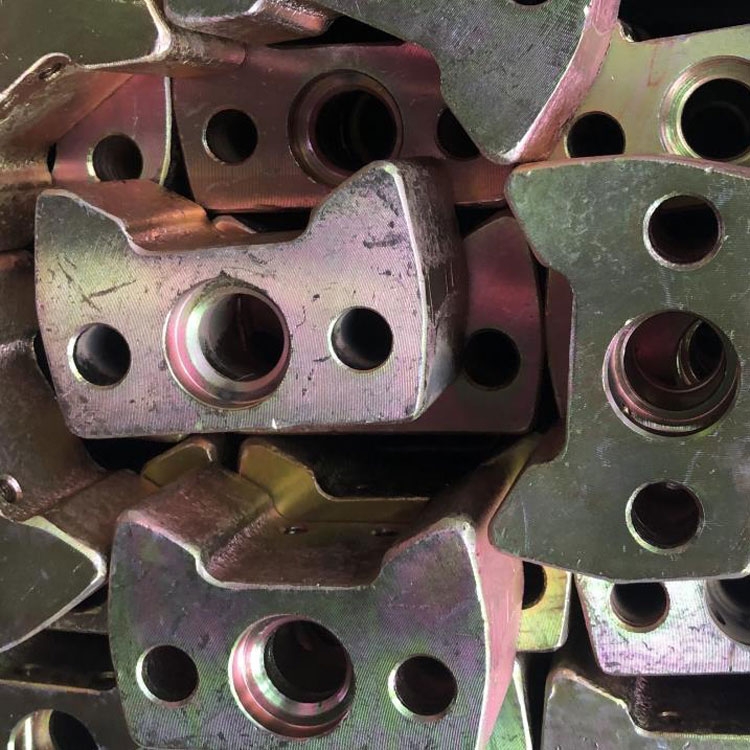

煤礦支架立柱KJ10馬鞍接頭座安全閥座
立柱馬鞍座結構型式 煤礦立柱打壓接口規格尺寸
一、液壓支架立柱焊接馬鞍座技術要求為：
1、材質符合圖紙要求,除特殊要求外，均為35#；
2、調質處理HB170-HB210;
3、密封及裝配尺寸必須符合本標準要求；
4、外形尺寸允許與圖紙有部分差異，但應滿足使用性能要求；
二、液壓支架立柱焊接馬鞍座主要技術參數：
代號：KJ10
公稱通徑：10mm
D-H8(內孔徑)：15mm
D1-D10（外孔徑）:18mm
D2：22.5mm
L：60mm
L1:6.7mm
L2:13mm
D0:5.5mm
F：16mm
