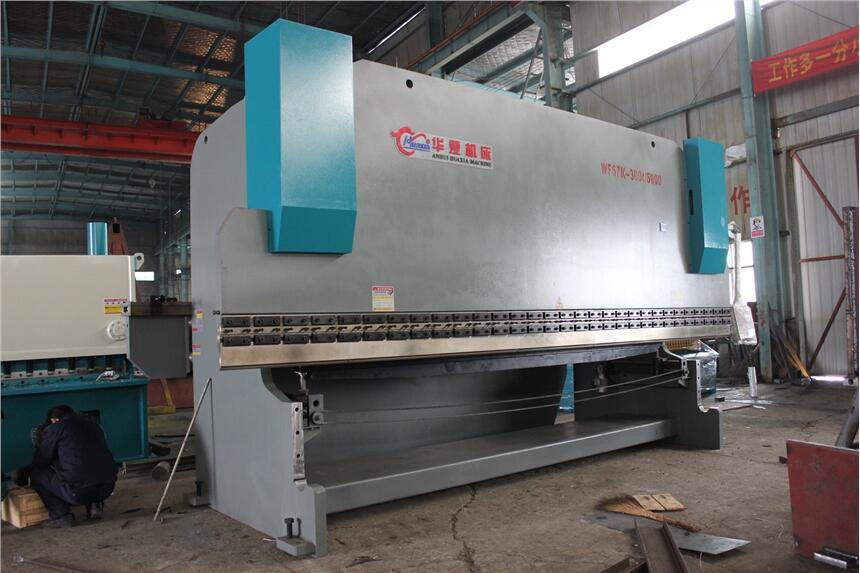

WF67K-300T/6000 MD11
一、主要技術參數
|
公稱力: |
|
3000KN |
|
工作臺長度: |
|
6000mm |
|
工作臺寬度: |
|
280mm |
|
立柱間距: |
|
4820mm |
|
喉口深度: |
|
520mm |
|
滑塊行程: |
|
250mm |
|
最大開啟高度: |
|
800mm |
|
滑塊行程調節量: |
|
200mm |
| 油缸缸徑 |
|
Ф300mm |
|
主電動機: |
|
Y180M-4 n=1440r/min N=18.5KW |
| 油泵 |
|
NBT5-G40F |
|
滑塊速度: |
|
V工作=8mm/s V回=45mm/s V空=45mm/s |
|
系統壓力: |
|
P=22MPa |
|
左右墻板厚度: |
|
80mm |
|
滑塊厚度: |
|
90mm |
|
支承板厚度: |
|
90mm |
|
后擋料數控系統: |
|
MD11-1 |
| 上模： |
|
6000×165×35=1付 |
| 下模： |
|
6000×125×125=1根 |
|
外形尺寸: |
|
長×寬×高=6200×2300×4200mm |
|
重量: |
|
30.5噸 |
|
|
|
|
|
二、配套件生產廠 |
||
|
電器件: |
|
正泰電器公司\施耐德電氣 |
|
液壓件: |
|
海門新力
|
|
油 缸: |
|
裕華油缸、安徽海林
|
|
油 泵: |
|
上海油泵廠 |
|
密封件: |
|
日本NOK、臺灣鼎基 |
|
數控系統: |
|
香港三源 |
三、產品外形結構
1、全鋼結構設計、制作，外型美觀，結構可靠。
2、運用UG（有限元）分析方法，經計算機輔助優化設計。
3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。
4、左右立柱焊有底板固定兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。工作臺由圓弧墊塊和調整墊板支撐，并用螺絲固定在立柱上。立柱下部裝有左右支撐角鐵，以增大底部接觸面積，防止運輸中傾斜。
5、整體框架采用噴砂方式除銹，并噴有防銹漆。
四、性能特點
1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。
2、采用上模撓度補償機構，通過調整可以使上模?？谠跈C(jī)器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。
3、角度調整中蝸輪減速機帶動油缸內機械擋塊的運動形成，并由行程計數器顯示數值。
4、工作臺與墻板固定處設有上、下調節機構，使得折彎角度二頭微差時調節方便、可靠。
5、立柱右側裝有遠程調壓閥，使得系統壓力的大小調節，方便、可靠。
6、便捷的加油潤滑裝置。
五、液壓系統
1、采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
2、能實現滑塊運動速度?？焖傧陆担僬蹚?，快速返程回動作，且快下、慢下速度能作適當調整。
六、電氣控制系統
1、電氣元件和材料符合國際標準，安全可靠，壽命長。
2、本機器采用50HZ、380V三相四線制供電。機器的電機采用三相380V，對線燈采用單相220V。控制變壓器采用二相380V?？刂谱儔浩鞯妮敵龉┛刂苹芈啡∮?，其中24V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。
3、機器的電氣箱位于機床右側，并裝有開門斷電裝置。機器的操作元件除腳踏開關外全部集中電氣箱門上，每個操作堆積元件的功能由其上方形象符號標記。在打開電箱門時能自動切斷電源，如需帶電檢修，可手動復位將微動開關拉桿拉出。
七、前、后擋料
1、前擋料：安置于工作臺側面，由T型螺絲固定，可左右移動。在折彎寬、長板料時可做支撐作用。
2、后擋料：由MD11-1簡易數控裝置控制，詳見以下數控介紹。
MD11-1 型簡易軸數控系統
1、MD11-1 型數控系統為經濟型簡易的數控系統，它既能滿足機床數控功能，又能滿足精度控制的要求，在結構方面采用直接控制電機的模式，維修方面的簡易性，做到系統及配件的隨時更換。
2、操作簡易：本系統具備10 個工步的編程，可隨時更改不同的尺寸。
3、手動功能：方便調試安裝，用手動模式調較所需尺寸。
4、后退讓功能：此功能為本系統獨有，直接控制電機，技術方面，要求達到反復定位的準確性，以及電器的耐用性，唯有本公司有完善技術及配套。
5、參數的設定功能：系統具有參數修改功能，根據機床的機械性能具體性，修改合適的參數設定，參數包括：轉動系數、減速距離、慢速時間、前后軟限位等。
