WF67K-200T/6000 E210

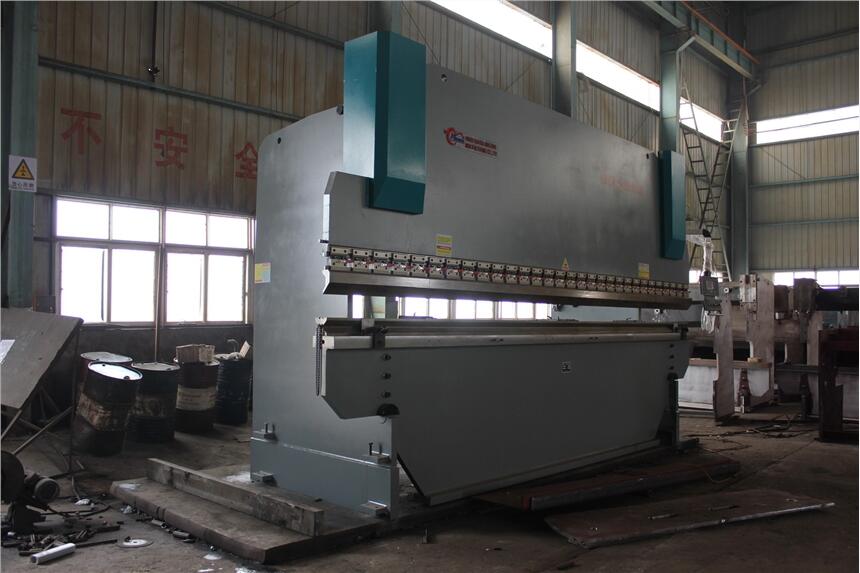

一、 設備圖片（僅供參考）
二、主要技術參數
機床型號
WF67K-200T/6000
公稱力
2000KN
工作臺長度
6000mm
工作臺寬度
220 mm
立柱間距離
4800mm
喉口深度
350mm
滑塊行程
250mm
最大開啟高度
500mm
滑塊行程調節量
180mm
油缸缸徑
Ф240mm
主電機功率
11KW
滑塊快下速度
45mm/s
滑塊回程速度
45mm/s
滑塊工作速度
10mm/s
系統壓力
23MPa
外形尺寸
數控系統:
E210 雙軸定位、液晶顯示、中文菜單、自動退讓、自動手動
數控系統主要部件:
伺服電機、滾珠絲桿、同步輪、同步帶、線軸承、元導軌
重復定位精度:
±0.05mm
重量
22.5T
三、配套件生產廠
電器件:西門子、施耐德
液壓件:建湖液壓
油缸:濟寧泰豐
齒輪泵:上海航發
密封件:日本 NOK、臺灣鼎基、沈陽鐵嶺
數控系統:南京 ESTUN
滾珠絲桿:臺灣 TBI, ABBA
四、產品外形結構
1、全鋼結構設計、制作，外型美觀，結構可靠。
2、運用 UG（有限元）分析方法，經計算機輔助優化設計。
3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。
4、左右立柱焊有底板固定兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。工作臺由圓弧墊塊和調整墊板支撐，并用螺絲固定在立柱上。立柱下部裝有左右支撐角鐵，以增大底部接觸面積，防止運輸中傾斜。
5、整體框架采用噴砂方式除銹，并噴有防銹漆。
五、性能特點
1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并在左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。
2、采用上模撓度補償機構，通過調整可以使上模模口在機器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。
3、角度調整由伺服電機帶動油缸內機械擋塊的運動形成，并由數控顯示屏顯示數值。
4、后擋料的定位由伺服電機通過同步輪、同步帶、元導軌、線軸承實現，重復定位精度≤0.05mm，并由數控顯示屏顯示。
5、工作臺與墻板固定處設有上、下調節機構，使得折彎角度二頭微差時調節方便、可靠。
6、立柱右側裝有遠程調壓閥，使得系統壓力的大小調節，方便、可靠。
7、前桿梁架安裝在工作臺側面，由 T 型螺絲固定，可左右移動。在折彎寬、長板料時操作較方便。
六、液壓系統
1.采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
2.能實現滑塊運動速度?？焖傧陆担僬蹚?，快速返程回動作，且快下、慢下速度能作適當調整。
七、電氣控制系統
1、電氣元件和材料符合國際標準，安全可靠，壽命長。
2、本機器采用 50HZ、380V 三相四線制供電。機器的電機采用三相380V，對線燈采用單相 220V。控制變壓器采用二相 380V。控制變壓器的輸出供控制回路取用，其中 24V 供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V 供給其它控制元件。
3、機器的電氣箱位于機床右側，并裝有開門斷電裝置。機器的操作元件除腳踏開關外全部集中數控系統面板上，每個操作堆積元件的功能由其上方形象符號標記。在打開電箱門時能自動切斷電源，如需帶電檢修，可手動復位將微動開關拉桿拉出。
