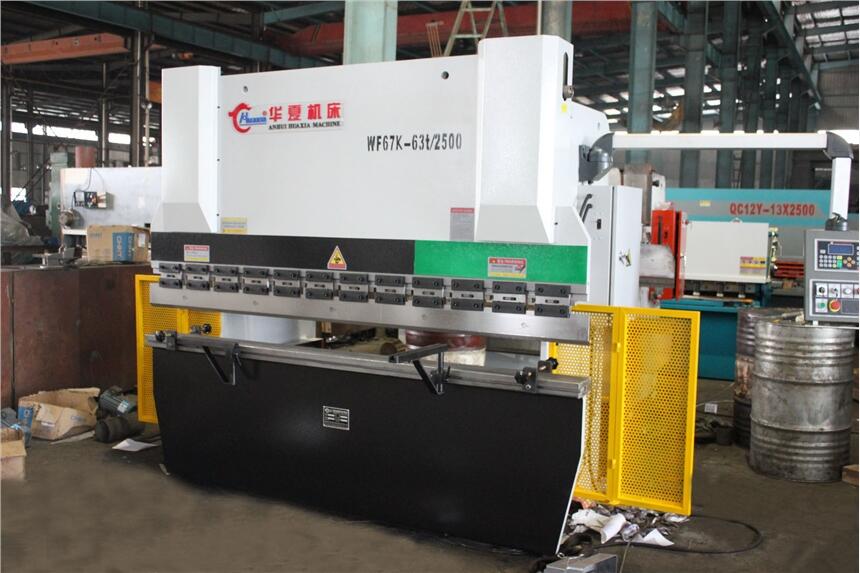

WF67K-63T/3200 MD320
|
一、主要技術參數 |
||
|
公稱力: |
|
630KN |
|
工作臺長度: |
|
3200mm |
|
工作臺寬度: |
|
160mm |
|
立柱間距: |
|
2600mm |
|
喉口深度: |
|
250mm |
|
滑塊行程: |
|
120mm |
|
最大開啟高度: |
|
345mm |
|
滑塊行程調節量: |
|
100mm |
|
主電動機: |
|
Y132S-4 n=1440r/min N=5.5KW |
|
油 泵: |
|
10MCY14-1B q=10ml/r p=31.5Mpa |
|
滑塊速度: |
|
V工作=8mm/s V回=45mm/s V空=40mm/s |
|
系統壓力: |
|
P=22MPa |
|
后擋料數控系統: |
|
MD320 |
|
外形尺寸: |
|
長×寬×高=3400×1500×2200 |
|
重量: |
|
4.6噸 |
|
|
|
|
|
二、配套件生產廠 |
||
|
電器件: |
|
正泰電器公司 |
|
液壓件: |
|
江蘇建湖 |
|
油 缸: |
|
江蘇如皋、安徽海林 |
|
油 泵: |
|
上海康霆油泵廠、上海申福油泵廠 |
|
密封件: |
|
日本NOK、臺灣鼎基、沈陽鐵嶺 |
|
數控系統: |
|
香港（深圳）三源 |
三、產品外形結構
1、全鋼結構設計、制作，外型美觀，結構可靠。
2、運用UG（有限元）分析方法，經計算機輔助優化設計。
3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。
4、左右立柱焊有底板固定兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。工作臺由圓弧墊塊和調整墊板支撐，并用螺絲固定在立柱上。立柱下部裝有左右支撐角鐵，以增大底部接觸面積，防止運輸中傾斜。
5、整體框架采用噴砂方式除銹，并噴有防銹漆。
四、性能特點
1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。
2、采用上模撓度補償機構，通過調整可以使上模模口在機器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。
3、角度調整中蝸輪減速機帶動油缸內機械擋塊的運動形成，并由行程計數器顯示數值。
4、工作臺與墻板固定處設有上、下調節機構，使得折彎角度二頭微差時調節方便、可靠。
5、立柱右側裝有遠程調壓閥，使得系統壓力的大小調節，方便、可靠。
6、便捷的加油潤滑裝置。
五、液壓系統
1、采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
2、能實現滑塊運動速度?？焖傧陆?，慢速折彎，快速返程回動作，且快下、慢下速度能作適當調整。
六、電氣控制系統
1、電氣元件和材料符合國際標準，安全可靠，壽命長。
2、本機器采用50HZ、380V三相四線制供電。機器的電機采用三相380V，對線燈采用單相220V?？刂谱儔浩鞑捎枚?80V?？刂谱儔浩鞯妮敵龉┛刂苹芈啡∮茫渲?4V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。
3、機器的電氣箱位于機床右側，并裝有開門斷電裝置。機器的操作元件除腳踏開關外全部集中電氣箱門上，每個操作堆積元件的功能由其上方形象符號標記。在打開電箱門時能自動切斷電源，如需帶電檢修，可手動復位將微動開關拉桿拉出。
