WF67K-40T/2500

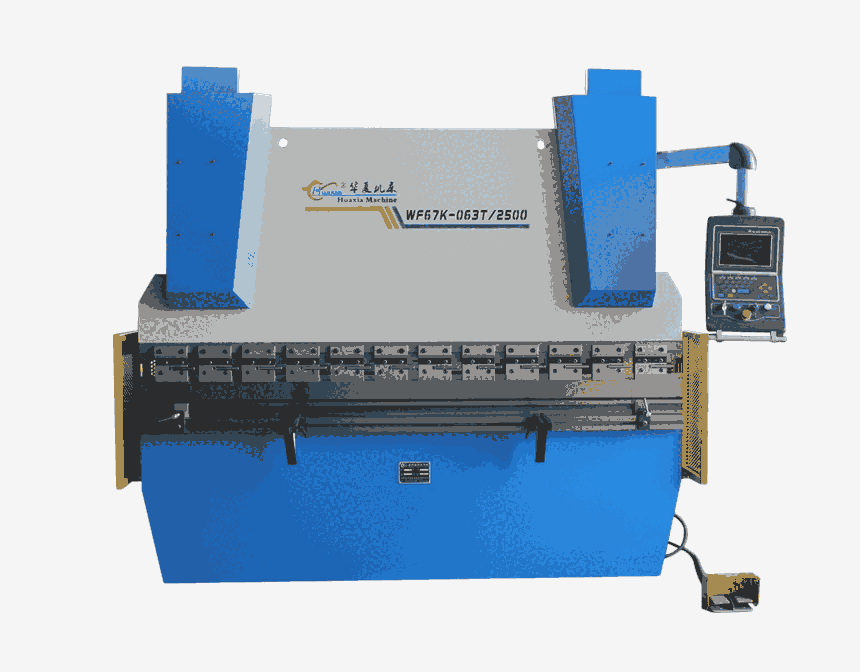

一、設備外形圖片（僅供參考）

二、主要技術參數
公稱力:		400KN
工作臺長度:		2500mm
工作臺寬度:		130mm
立柱間距:		1900mm
喉口深度:		200mm
滑塊行程:		100mm
最大開啟高度:		320mm
滑塊行程調節量:		70mm
油缸缸徑:		Ф110mm
主電動機:		Y132S-4    n=1440r/min    N=5.5KW
油    泵:		NBT3-G16F
滑塊速度:		V工作=8mm/s      V回=66mm/s      V空=60mm/s
系統壓力:		P=22MPa
后擋料數控系統:		MD330S(雙軸伺服數控)
左右墻板厚度:		25mm
滑塊厚度:		30mm
支承板厚度:		25mm
外形尺寸:		長×寬×高=2600×1100×1900
重量:		2.8噸

三、配套件生產廠
電器件:		施耐德電氣
液壓件:		江蘇建湖
油   缸:		安徽海林
油   泵:		上海勇民油泵
密封件:		日本NOK、臺灣DZ
數控系統:		香港三源MD330S
滾珠絲桿:		臺灣TBI/HIWIN
直線導軌:		臺灣TBI/HIWIN
伺服電機:		三源伺服

四、產品外形結構

1、全鋼結構設計、制作，外型美觀，結構可靠。

2、運用UG（有限元）分析方法，經計算機輔助優化設計。

3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。
4、左右立柱焊有底板固定兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。
5、整體框架采用噴砂方式除銹，并噴有防銹漆。

五、性能特點

1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。
2、采用上模撓度補償機構，通過調整可以使上模?？谠跈C(jī)器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。
3、角度調整由伺服電機帶動油缸內機械擋塊的運動形成，并由MD330S數控系統顯示數值。

4、便捷的加油潤滑裝置。

六、液壓系統

1、采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。

2、能實現滑塊運動速度?？焖傧陆担僬蹚?，快速返程回動作，且快下、慢下速度能作適當調整。

七、電氣控制系統

1、電氣元件和材料符合國際標準，安全可靠，壽命長。

2、本機器采用50HZ、380V三相四線制供電。機器的電機采用三相380V?？刂谱儔浩鞑捎枚?/span>380V。控制變壓器的輸出供控制回路取用，其中24V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。
      3、機器的電氣箱位于機床右側，并裝有開門斷電裝置。機器的操作元件除腳踏開關外全部集中香港三源MD330S上，每個操作堆積元件的功能由其上方形象符號標記。在打開電箱門時能自動切斷電源，如需帶電檢修，可手動復位將微動開關拉桿拉出。
