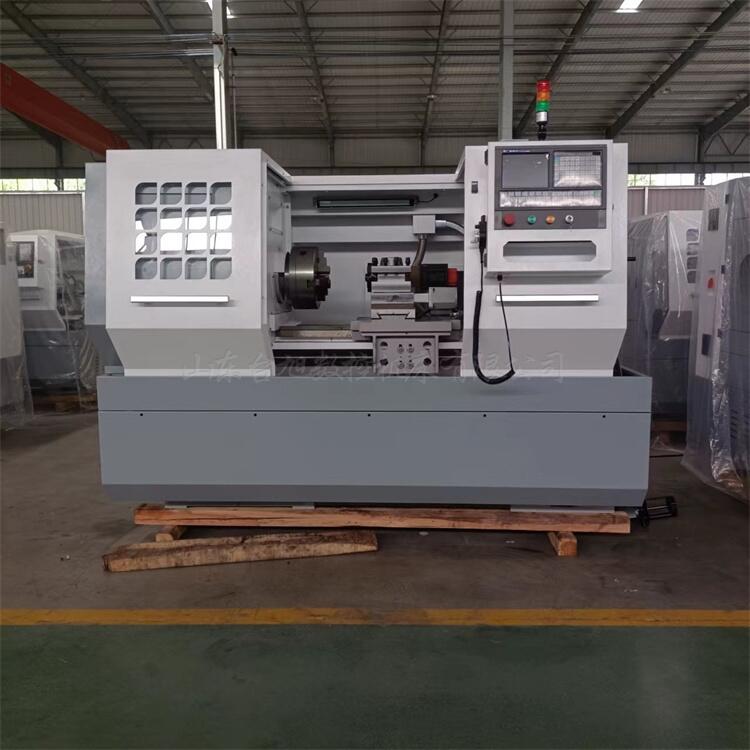

CK6160系列數控臥式車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的設備。
GSK980Td、西門子808或FANUC 0i-mate數控系統和全數字交流伺服系統，X、Z軸均采用半閉環控制，滾珠絲杠采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產知名品牌，符合CE或國內3C認證。
機床配置國內知名品牌立式四工位數控刀架，可選配六工位臥式電動刀架，刀架具有定位精度高，強度高，抗震性能好等特點。
機床出廠前嚴格按照檢驗程序對機床進行檢驗，每臺機床均采用激光干涉儀檢測X，Z軸定位精度和重復定位精度，機床的精度穩定和可靠。
|
技術參數 |
Specifications |
Units |
CAK6160 |
|
|
床身上工件直徑 |
Max.swing over bed |
mm |
600 |
|
|
床身導軌寬度 |
Bed b |
mm |
400 |
|
|
滑板上工件回轉直徑 |
Max.swing over cross slide |
mm |
395 |
|
|
加工長度 |
Max.processing length |
mm |
750/1000/1500/2000/3000 |
|
|
X/Z 軸行程 |
X/Z axis travel |
mm |
X:260mm ; Z:600/ 850/ 1350 /1850/2850mm |
|
|
主軸孔直徑 |
Thu-ole dia.of spindle |
mm |
52mm/80mm/105mm |
|
|
主軸轉速范圍 |
3 Steps auto change gear |
21-1500r/min (I 162-1500 II 66-660 III 21-210) |
||
|
尾座頂針行程 |
Tail stock center travel |
mm |
150 |
|
|
尾座套筒錐度 |
Tail stock sleeve taper |
MT5 |
||
|
卡盤規格 |
Chuck size |
mm |
320 |
|
|
電機功率 |
Spindle motor |
KW |
7.5/11 |
|
|
X/Z 軸的定位精度 |
X/Z axis b accuracy |
mm |
0.01 |
|
|
X/Z 軸的重復定位精度 |
X/Z axis repeatability |
mm |
0.0075 |
|
|
X/Z 快速移動進給 |
X/Z axis fast movingspeed |
mm/min |
5000/10000 |
|
|
尾座套筒直徑 |
Tailstock sleeve dia. |
mm |
75 |
|
|
尾座頂針行程 |
Tailstock sleeve travel |
mm |
150 |
|
|
尾座套筒錐度 |
Tailstock sleeve taper |
# |
MT5 |
|
|
刀架工位 |
Tool post type |
4 b electric post |
||
|
刀具的尺寸 |
Cutting tool shape size |
mm |
25*25 |
|
|
安裝形式 |
Guide b |
Flat bed |
||
|
包裝尺寸 （L*W*H） |
Overall dimensions for 750mm |
mm |
2550x1550x1900mm |
|
|
Overall dimensions for 1000mm |
mm |
2750x1550x1900mm |
||
|
Overall dimensions for 1500mm |
mm |
3250x1550x1900mm |
||
|
Overall dimensions for 2000mm |
mm |
3700xx1550x1900mm |
||
|
Overall dimensions for 3000mm |
mm |
4710x1550x1900mm |
||
|
重量（KG） |
Weight |
N.W./G.W. |
||
|
Weight for 750mm |
kg |
2300/2900kgs |
||
|
Weight for 1000mm |
kg |
2450/3050kgs |
||
|
Weight for 1500mm |
kg |
2650/3250kgs |
||
|
Weight for 2000mm |
kg |
2880/3450kgs |
||
|
Weight for 3000mm |
kg |
3700/4300kgs |
||
由于機床為超大，超重物品，快遞和物流公司一般不接，所以要用配貨站配車，配車一般是專線車輛，長期兩地往返，對兩地都比較了解，能送貨到門，方便裝車和客戶卸車，一站直達Z大貨物，但是這種方法時效性不佳，路上快，但是配貨慢，一輛大車要配滿貨才會走，所以有一個等待的配貨時間，根據城市的不同一般熱門城市可天天走貨，冷門城市可能就要3-5天，綜合考慮，，方便，時效，配車是機床運輸?shù)腪佳選擇，所以客戶可以放心購買。
