技術參數 |
Specifications |
Units |

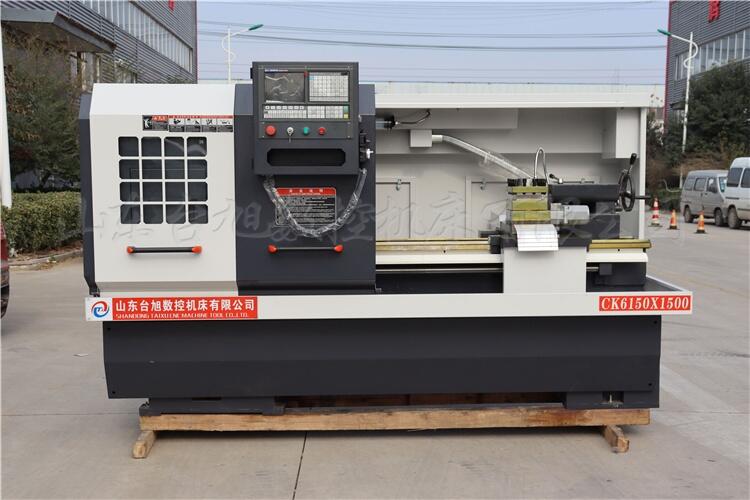

CK6150 |
|
床身上回轉直徑 |
Max.Swing over bed |
mm |
Ф500 |
|
拖板上回轉直徑 |
Max.Swing over cross slide |
mm |
Ф280 |
|
加工長度 |
Max.Processing length |
mm |
750/1000/1500/2000 |
|
X/Z行程 |
X/Z axis travel |
mm |
X:300Z:1400 |
|
主軸傳動形式 |
Spindle transmission type |
兩檔變速，檔內無級變頻調速 |
|
|
主軸轉速 |
Spindle speed |
rpm |
低檔L:30-560高檔H:200-1800 |
|
主軸端部形式 |
Spindle nose |
C6 |
|
|
主軸通孔直徑 |
Spindle bore |
mm |
82 |
|
主軸錐度 |
Spindle taper |
MT6 |
|
|
主軸電機功率 |
Spindle motor |
kW |
7.5 |
|
卡盤尺寸 |
Chuck size |
mm |
250 |
|
滾珠絲杠規格 |
Ball screw dia.and pitch |
mm |
Ф25*6/Ф40*8 |
|
X/Z進給電機扭矩 |
X/Z axis feed motor torque |
N.m |
X:5 Z:7.7 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
X:6Z:8 |
|
X/Z重復定位精度 |
X/Z axis repeatability |
mm |
0.01/0.015 |
|
工件加工精度 |
Processing accuracy |
IT6-IT7 |
|
|
工件表面粗糙度 |
Workpiece surface roughness |
Ra1.6 |
|
|
尾座套筒直徑 |
Tailstock quill dia. |
mm |
75 |
|
尾座套筒行程 |
Tailstock quill traverse |
mm |
140 |
|
尾座套筒錐度 |
Tailstock quill taper |
# |
MT5 |
|
刀架形式 |
Tool post type |
電動四工位Electric 4 station |
|
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
25*25 |
|
導軌形式 |
Guide b |
單山平軌 Single mountain Flat rail |
|
|
總電源容量 |
Total power capacity |
kVA |
12 |
|
外形尺寸 |
Machine dimension(L*W*H) |
mm |
2900*1300*1650 |
|
機床重量 |
N.W. |
kg |
1800 |
