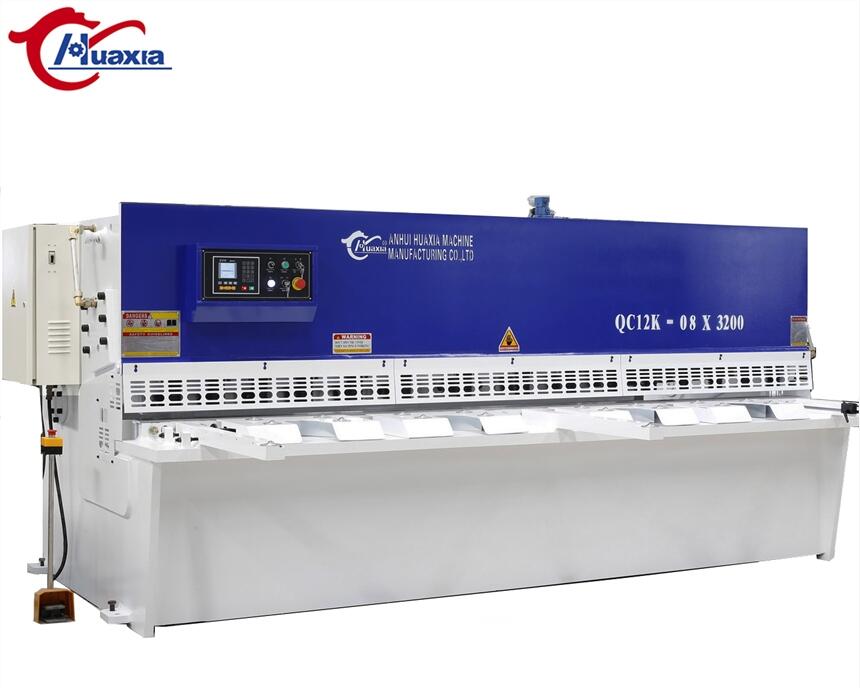

QC12K-8x3200液壓擺式剪板機
一、主要技術參數
可剪板厚: 8mm
可剪板寬: 3200mm
二、配套件生產廠
三、剪板機數控系統數控系統: E21S
主要電器元件: 正泰、西門子
閥 組: 海門新力
油 缸: 江蘇建湖
油 泵: 上海航發、上海勇民
密 封 件: 臺灣DZ、日本NOK
電 機: 雙塔電機、環球電機
囊式貯能器: 浙江奉化
四、產品外形結構
1.全鋼結構設計、制作，外型美觀，結構可靠。
2.運用UG（有限元）分析方法，經計算機輔助優化設計。
3.整體鋼板焊接結構，具有良好的強度，剛度和抗振性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于刀片作微量調節，工作臺面上還裝有送料滾球，操作輕便。
4.采用振動時效技術進行消除內應力處理。
5.整體框架采用噴砂方式除銹，并噴有防銹漆。
五、性能特點
1.刀片間隙設有調整機構，適應不同板厚及材質的剪切需要。
2.上、下刀片，可使用兩個刃口剪切，采用優質材料制作，提高刀片的耐磨性和使用壽命。
3.上刀架采用內傾結構，便于落料，提高了制件的精度。
4.調整剪切行程，既可提高加工效率，又可實現分段剪切功能。
5.剪切次數設有自動計數，減少了繁鎖的清點工作。
6.墻板內側設有手動加油泵，操作方便，保證關鍵部位的潤滑。
六、液壓系統
1.采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
2.采用液壓壓料機構，由安裝在機架前面支承板上若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。
