WF67K-100T/3200液壓數控折彎?rùn)C(jī)

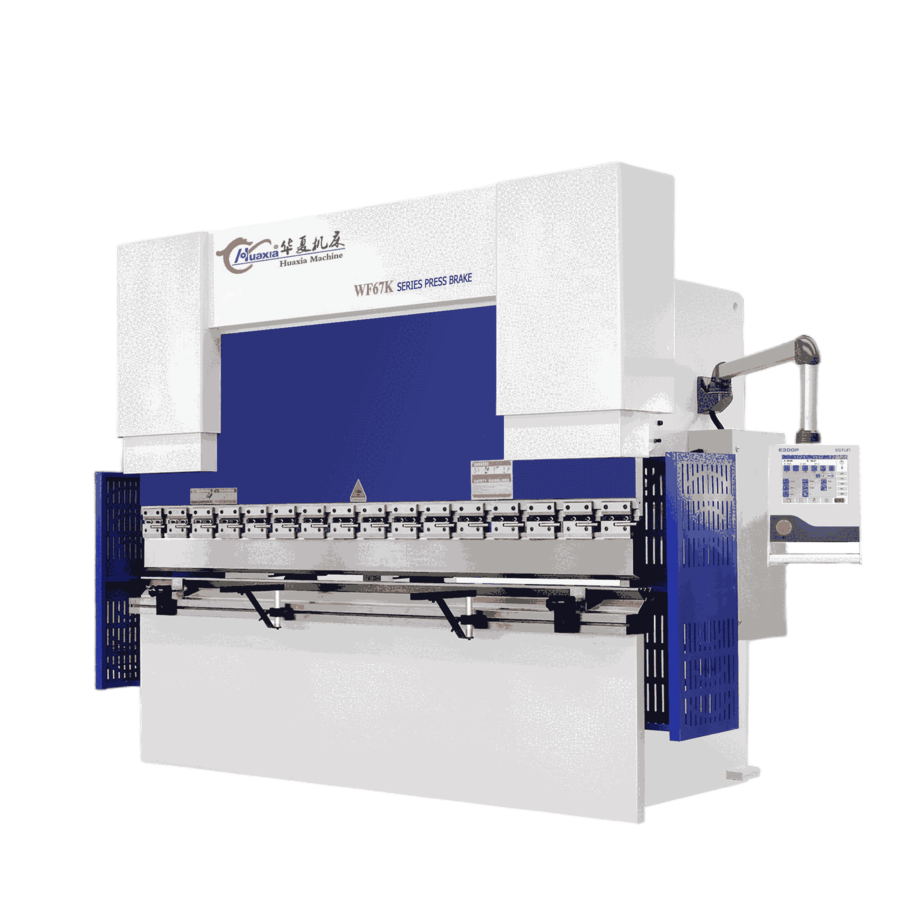

一、 設備外形圖片
二、 主要技術參數
配套件生產廠
公稱力: 1000KN
工作臺長度: 3200mm
數控系統: E300
數控系統主要部件: 滾珠絲桿、直線導軌
補償方式（可選）: 機械維拉橈度工作臺
電器件: 正泰、西門子
液壓件: 海門新力
油 缸: 安徽五洋
油 泵: 上海油泵
密封件: 日本NOK、臺灣鼎基、沈陽鐵嶺
數控系統: E300
電機: 雙塔電機
維拉式工作臺: 湖北黃石、安徽國菱
三、產品外形結構
1、全鋼結構設計、制作，外型美觀，結構可靠。
2、運用UG（有限元）分析方法，經計算機輔助優化設計。
3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。
4、左右立柱焊有底板固定
兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。工作臺由圓弧墊塊和調整墊板支撐，并用螺絲固定在立柱上。立柱下部裝有左右支撐角鐵，以增大底部接觸面積，防止運輸中傾斜。
5、整體框架采用噴砂方式除銹，并噴有防銹漆。
四、性能特點
1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并在左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。
2、采用上模撓度補償機構，通過調整可以使上模模口在機器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。折彎?rùn)C(jī)的工作臺可選用機械式加凸楔塊式撓度補償工作臺（需另收費），見下圖：
3、角度調整由電機帶動油缸內機械擋塊的運動形成，并由數控顯示屏顯示數值。
4、后擋料的定位由電機通過滾珠絲桿、直線導軌、線軸承實現，并由數控顯示屏顯示。
5、工作臺與墻板固定處設有上、下調節機構，使得折彎角度二頭微差時調節方便、可靠。
6、立柱右側裝有遠程調壓閥，使得系統壓力的大小調節，方便、可靠。
7、前桿梁架安裝在工作臺側面，由T型螺絲固定，可左右移動。在折彎寬、長板料時操作較方便。
五、液壓系統
1.采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
2.能實現滑塊運動速度?？焖傧陆?，慢速折彎，快速返程回動作，且快下、慢下速度能作適當調整。
六、電氣控制系統
1、電氣元件和材料符合國際標準，安全可靠，壽命長。
2、本機器采用50HZ、380V三相四線制供電。機器的電機采用三相380V，對線燈采用單相220V?？刂谱儔浩鞑捎枚?80V?？刂谱儔浩鞯妮敵龉┛刂苹芈啡∮?，其中24V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。
3、機器的電氣箱位于機床右側，并裝有開門斷電裝置。機器的操作元件除腳踏開關外全部集中數控系統面板上，每個操作堆積元件的功能由其上方形象符號標記。在打開電箱門時能自動切斷電源，如需帶電檢修，可手動復位將微動開關拉桿拉出。
七、設備生產及驗收標準：
JB/T 2257.1-1992 《板料折彎?rùn)C(jī) 技術條件》
JB/T 2257.2-1999 《板料折彎?rùn)C(jī) 型式與基本參數》
GB/T14349-1993 《板料折彎?rùn)C(jī) 精度》
DBS002-91 《板料折彎?rùn)C(jī)性能與試驗方法》
