型號 |

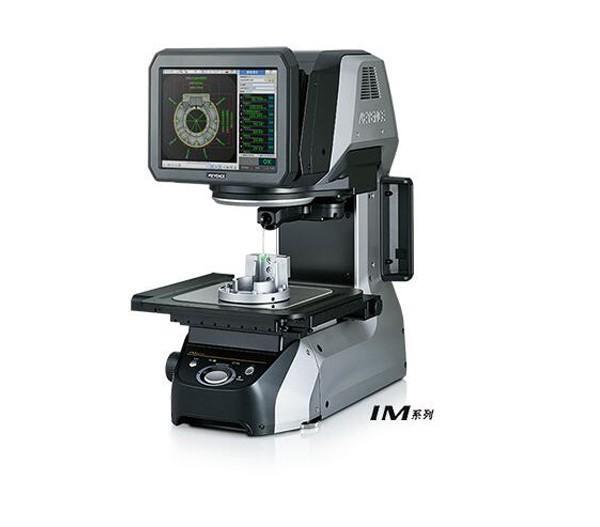

IM-7020 |
|||
|
類型 |
測量頭 |
|||
|
拍攝元件 |
1 型 660 萬像素 黑白 CMOS |
|||
|
顯示器 |
10.4 型 LCD 顯示器(XGA：1024×768) |
|||
|
受光鏡頭 |
雙遠心鏡頭 |
|||
|
圖像測量 |
視野 |
廣視野測量模式：200×200 mm(4角 R50) |
||
|
最小顯示單位 |
0.1 μm |
|||
|
重復精度 |
座標臺未移動 |
廣視野測量模式：±1 μm |
||
|
座標臺移動 |
廣視野測量模式：±2 μm |
|||
|
測量精度 ±2σ |
無連接 |
廣視野測量模式：±5 μm*1 |
||
|
有連接 |
廣視野測量模式：±(7+0.02 L) μm*3 |
|||
|
動態光探頭測量 |
可測量范圍(XY) |
90×90 mm |
||
|
測量深度 |
30 mm |
|||
|
動態光探頭直徑 |
?3 mm |
|||
|
測量力 |
0.015 N |
|||
|
重復精度 |
±2 μm*5 |
|||
|
測量精度 |
±(8+0.02 L) μm*6 |
|||
|
外部遙控輸入 |
無源觸點輸入(有接點/無接點) |
|||
|
外部輸出 |
OK/NG/FAIL/MEAS. |
PhotoMos 輸出 |
||
|
接口 |
LAN |
RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) |
||
|
USB3.1 |
4 組（背面：4 組） |
|||
|
USB2.0 系列A |
2 組（正面：2 組） |
|||
|
存儲 |
硬盤驅動器 |
500 GB |
||
|
照明系統 |
透過 |
遠心透過照明 |
||
|
落射 |
4 分割多角度照明(電動) |
|||
|
XY 座標臺 |
移動范圍 |
100×100 mm(電動) |
||
|
承受負重 |
5 kg |
|||
|
Z 座標臺 |
移動范圍 |
75 mm(電動) |
||
|
電源 |
電源電壓 |
100 至 240 VAC 50/60 Hz |
||
|
消耗電流 |
430 VA 以下 |
|||
|
環境抗耐性 |
污染等級 |
2 |
||
|
過電壓類別 |
II |
|||
|
環境溫度 |
+10 至 +35 °C |
|||
|
相對濕度 |
20 至 80 % RH (無凝結) |
|||
|
重量 |
約 31 kg |
|||
|
*1 在 ?80 mm 范圍內、于調焦點位置、環境溫度 +23±1℃的情況下 |
||||
