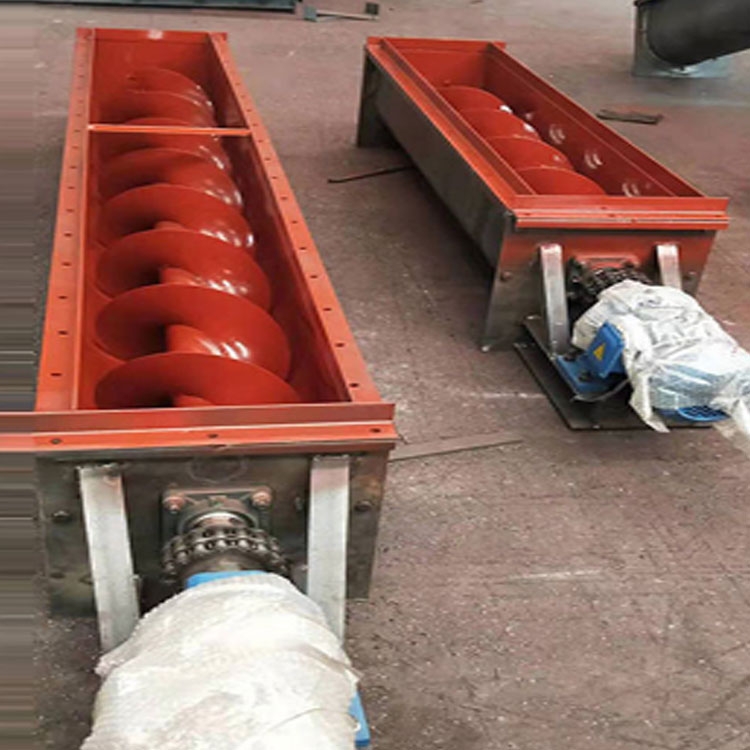

螺旋輸送機
從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升，該螺旋輸送機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。
螺旋輸送機一般由輸送機本體、進出料口及驅動裝置三大部分組成；螺旋輸送機的螺旋葉片有實體螺旋面、帶式螺旋面和葉片螺旋面三種形式，其中，葉片式螺旋面應用相對較少，主要用于輸送粘度較大和可壓縮性物料，這種螺懸面型，在完成輸送作業過程中，同時具有并完成對物料的攪拌、混合等功能。
螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。
螺旋輸送機的特點和應用
螺旋輸送機具有以下特點
1）結構比較簡單，成本較低 。
2）工作可靠，維護管理簡便。
3）尺寸緊湊，斷面尺寸小，占地面積小。在港口的卸車卸船作業中易進出艙口、車廂。
4）能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，改善港口工人的作業條件。
5）裝載卸載方便。水平螺旋輸送機可在其輸送線路上的任一點裝載卸載；對垂直螺旋輸送機配置相對螺旋式取料裝置可具有優良的取料性能。
6）能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。
7）單位能耗較大。
8）物料在輸送過程中易于研碎及磨損，螺旋葉片和料槽的磨損也較為嚴重。
結構特征
（1）螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面稱為s制法，其螺旋節距GX型為葉片直徑的0.8倍，LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。
（2）螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。
（3）螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是最常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m，螺旋葉片為實體面型，它必須有水平螺旋喂料，以保證必要的進料壓力。
（4）LS、GX型螺旋輸送機物料出口端，應設置1/2~1圈反向螺旋片，防止粉料堵塞端部。
（5）螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。
螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
驅動裝置由電動機、減速器、聯軸器及底座所組成。
螺旋輸送機的應用
螺旋輸送機廣泛應用于糧食工業、建筑材料工業、化學工業、機械制造業、交通運輸業等國民經濟各部門中。螺旋輸送機主要用于輸送各種粉狀、粒狀、小塊狀物料，所輸送的散粒物料有谷物、豆類、面粉等糧食產品，水泥、粘土、沙子等建筑材料，鹽類、堿類、化肥等化學品，以及煤、焦炭、礦石等大宗散貨。螺旋輸送機不宜輸送易變質的、粘性大的、塊度大的及易結塊的物料。除了輸送散粒物料外，亦可利用螺旋輸送機來運送各種成件物品。螺旋輸送機在輸送物料的同時可完成混合、攪拌、冷卻等作業。在港口，螺旋輸送機主要用于卸車、卸船作業以及倉庫內散粒物料的水平和垂直輸送。利用與物料直接接觸的水平螺旋軸將物料逐層從車廂兩側卸下的螺旋卸車機在國口已有多年的成功使用經驗。由水平螺旋輸送機、垂直螺旋輸送機以及相對螺旋取料裝置組成的螺旋卸船機，已成為一種較為先進的連續卸船機型，日益廣泛地應用于國內外散貨專用碼頭
螺旋輸送機的安裝要求是：
1、螺旋機安裝前20天，應澆灌好基礎。該基礎應能保證螺旋機在運轉時具有足夠的穩定性。
2、螺旋機安裝前應將全部零件清點齊全，并將其內外各種污染清楚干凈。
3、相鄰法蘭面應連接平整、密合、機殼內表面接頭處錯頭出錯位偏差不超過1.4mm。
4、機殼法蘭間允許墊石棉膠板調整機殼和螺旋體長度的積累誤差。
5、螺旋外徑與機殼間的名義間符合
6、螺旋輸送機各吊軸承應可靠地固定在機殼吊耳上，與相鄰螺旋連接后，螺旋轉動應均勻。安裝時可在吊軸承支座與機殼吊耳間加調整墊片，以保證螺旋體軸線的同軸度符合
7、螺旋機為單驅動時應打開尾軸承悶蓋，測量軸承端面到悶蓋的距離小于20mm。
8、螺旋機主軸與減整器軸的同軸度應符GB1184--80《形狀與位置公差未注公差的規定》的規定。
9、螺旋機的各底座在機殼裝妥后，再擰緊地腳螺栓。
10、所有連接螺栓擰至可靠程度。
11、LS型螺旋輸送機機蓋應依次安裝，每間隔0.5m左右卡一蓋扣，在機蓋每個搭接處的后一機蓋應卡一蓋扣，螺旋機兩端頭應卡一至二個蓋扣，以保證螺旋機的密封性。
12、集塵口、進料口、出料口應避開機殼法蘭和機蓋搭接處，一般采取現場焊接。
