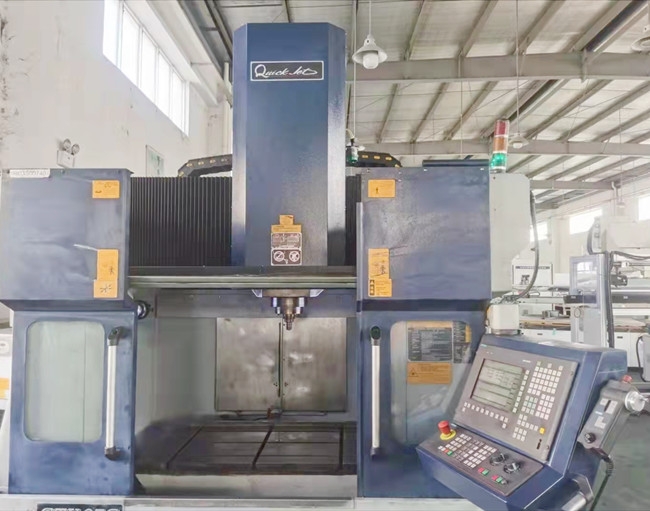

二手臺灣快捷GTV-97高速高精度鏜銑石墨加工中心銷售維修詳細說明
臺灣快捷GTV-97高速高精度鏜銑石墨加工中心訂購請聯系蘇州銅陽精機，本司提供各種型號的加工中心的銷售及維修，下面詳細您講述快捷GTV-97的相關資訊。
品名：臺灣快捷GTV-97高速高精度鏜銑石墨加工中心
品牌：臺灣快捷
原廠地：臺灣
供貨商：蘇州銅陽
X軸(主軸左右)：900mm
Y軸(工作臺前后)：600mm
Z軸(主軸上下)：500mm
主軸鼻端至工作臺面：150-650mm
XYZ軸傳動：安全扭力限制聯軸器
工作臺尺寸：1100 x 600mm
X：18 x 3 x 200 mm
Y：18 x 3 x 400 mm
工作臺形式：固定
主軸轉速：HSK-A63 24,000 r.p.m.
馬達：HSK-A63 , 29 Kw
端孔斜度：HSK-A63
進給速率切削進給：1-20,000mm/min
X.Y.Z軸快速進給：20,000 mm/min (0%, 30%, 50%, 100%)
刀具直徑：?35
刀具長度：220mm
刀具重量：7kg
刀把數量：20支
使用壓力/供應量：6 kg/c㎡ / 500 l /min
總?cè)萘浚?7 KVA
泵浦：2 sets ,0.58 Kw ea.
冷卻箱容量：90 L
機械尺寸(長x寬x高)3010 x ,716 x 3100 mm
機械重量：11000 kg
自動排集屑系統
雷射自動刀長量測系統
氣壓渦輪驅動主軸(40,000 rpm / 80,000 rpm)
3D在線量測系統
切削油霧潤滑單元
臺灣快捷GTV-97高速高精度鏜銑石墨加工中心一體成型門柱及底座等主結構鑄件以FC-300高級鑄鐵材質，結合雙層箱型設計，結構堅固，避震能力佳，確保高速切削時之穩定性。
固定式工作臺只設計，三軸之運動不受工件重量之影響，確保加工精度。
Y軸持4支線性滑軌之設計，可消除*常發生于寬跨距之牽引偏移，確保加工運動時之精度。
三軸配置扭力限制聯軸器，以保護滾珠螺桿、伺服馬達及其機器零組件等傳動系統之安全。
主軸采之內藏式主軸，38HP(29 Kw) 主軸轉速24,000 rpm，配合強力結構之精密主軸，妯端配置ψ70之精密陶磁軸承，符合高速運轉時精度與安定性特佳。
采用全罩式鈑金護罩，且工作臺無任何傳動機構，確保在高效率的集塵效果下，能保護機臺的傳動機構。 配置高效率的集成裝置和高轉速、高扭力的主軸。
關于二手臺灣快捷GTV-97高速高精度鏜銑石墨加工中心銷售維修所述說明，參數，價格及其他描述等請以產品實際為準，或聯系我們。
