秉持龍門世家所代表的工具機成熟制造能力與創新研發技術。亞崴機電再融入更多的創新研發成果，開發AF 系列高效能立式加工機，以高功率直結式主軸及強力滾柱型線性滑軌為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備性價比的機種之一，并因此廣為全球各大精密模具與精密零件加工廠所廣泛采用。可充分符合您今日與未來的各種加工需求。
憑借著先進的研發技術，專為高精密模具加工產業所設計之AF 系列機種，充分展現高精度與高效能的切削加工能力，是所有同級機種中具備性價比的機種之一，。

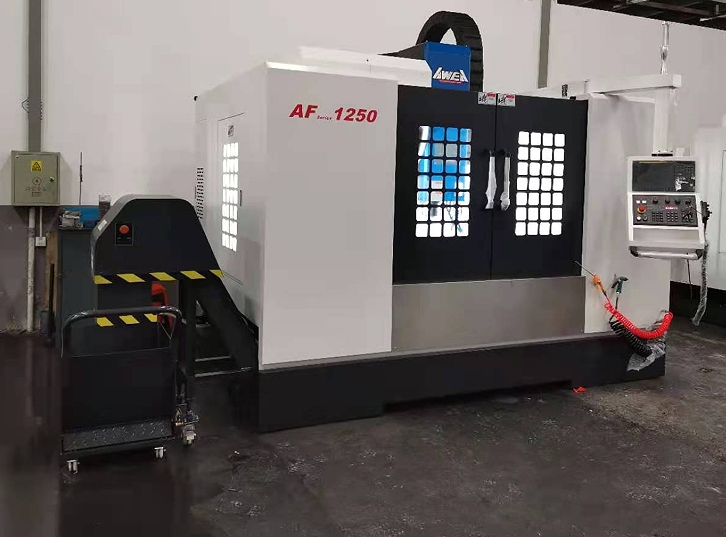

懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間
AF-650
AF-760
AF-860
AF-1000
AF-1060
AF-1250
AF-1400
AF-1600
AF-1800
AF-1460
| AF 系列 |
|---|
| 重要諸元 |
|
|
AF-1250 |
|
|
|---|---|---|---|---|---|
| X 軸行程 | mm |
|
1,250 |
|
|
| Y 軸行程 | mm |
|
620 | ||
| Z 軸行程 | mm |
|
620 | ||
| 主軸中心至立柱軌道面距離 | mm |
|
730 | ||
| 主軸鼻端至工作臺面距離 | mm |
|
100 ~ 720 | ||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | mm |
|
1,350 |
|
|
| 工作臺尺寸 ( Y 方向 ) | mm |
|
620 | ||
| 工作臺載重量 | kg | 700 | 1,000 | ||
| T 型槽 ( 寬度 x 距離 x 數量 ) | 18 mm x 100 mm x 5 | ||||
| 主軸 | |||||
| 主軸內孔規格 | BT40 | ||||
| 主軸馬達 ( 連續 / 30 分鐘 ) | kW |
5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm ) |
|||
| 主軸轉速 | rpm | 直結式 10,000 / 12,000 / 15,000 | |||
| 三軸進給 | |||||
| X / Y 軸快速進給速率 | m/min. | 36 | |||
| Z 軸快速進給速率 | m/min. | 24 | |||
| 切削進給速率 | m/min. | 1 ~ 15 | |||
| 刀庫 | |||||
| 刀庫容量 | T | 24 | |||
| 刀具長度 | mm | 250 | |||
| 刀具重量 | kg | 7 | |||
| 刀具直徑 / 鄰刀空 | mm | ? 75 / ? 150 | |||
| 精度 | |||||
| 定位精度 ( ISO230-2 ) | mm |
|
0.008 | ||
| 重現精度 ( ISO230-2 ) | mm |
|
0.006 | ||
| 一般規格 | |||||
| 控制器 | FANUC Oi - MF PLUS | ||||
| 氣壓需求 | kg/cm2 | 6 | |||
| 電力需求 | kVA |
|
35 | ||
| 切削液容量 | liter |
|
430 |
|
|
| 機器重量 | kg |
|
8,000 |
|
|
本型錄之規格如有變更，恕不另行通知。
