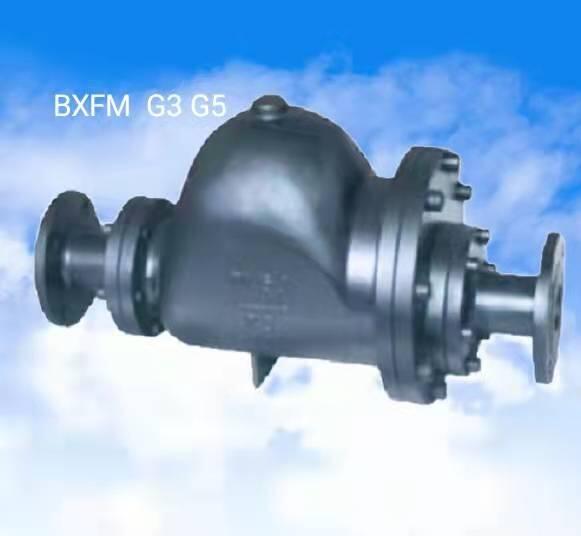

杠桿浮球式蒸汽疏水閥GH3,GH4,GH5
杠桿浮球式疏水閥使用和保養杠桿浮球式蒸汽疏水閥GH3,GH4,GH5杠桿浮球式疏水閥使用和保養
杠桿浮球式蒸汽疏水閥GH3,GH4,GH5杠桿浮球式疏水閥/G3,G4杠桿浮球式疏水閥/不銹鋼杠桿浮球式疏水閥/大排量杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。杠桿浮球式疏水閥排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
結構特點：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
單閥座雙閥座蒸汽疏水閥特點區分：
1、單閥座杠桿浮球式疏水閥球面密封無集中磨損，關閉閥座孔時，具有軟著陸特點，提高壽命。
2、雙閥座杠桿浮球式疏水閥，采用"完全平衡式雙閥座"技術，其開啟與關閉動作平穩可靠，能保持長期的優良特性，在需要大排量排除凝結水的工況，更能充分顯示其優越的性能。
3、自動排空氣裝置采用第三代球面密封Y 系列元件，能排除不凝結冷、熱氣體，耐壓強度高，抗水擊能力強，動作靈敏可靠，使用壽命長。
使用和保養：
1、該蒸汽疏水閥正確安裝和維護是安全和正常運行的保證。
2、應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
3、在安裝前必須清洗管路，除去雜物。
4、浮球式疏水閥的安裝位置應盡可能靠近加熱設備。
5、該疏水閥應水平安裝在管道的低點，流向與閥體上標注的方向致。
6、正確安裝后，再緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
主要零件材料：
|
零部件材料 |
材料 |
|
閥體、閥蓋 |
WCB、HT250、不銹鋼 |
|
閥座、閥芯 |
不銹鋼 |
|
浮球 |
不銹鋼 |
|
控制架 |
不銹鋼 |
|
熱敏元件 |
哈氏合金 |
技術參數表： 單位：mm
|
產品型號 |
公稱通徑 |
連接方式 |
使用壓力 |
zui高允許 |
外型尺寸 |
|||||
|
L |
L1 |
H |
H1 |
H2 |
W |
|||||
|
G3-10-16-21 |
25～50 |
法蘭 |
0.01～2.1 |
425 |
265 |
|
280 |
115 |
|
230 |
|
G5-10-16-21 |
50～100 |
0.01～2.1 |
360 |
|
300 |
120 |
|
260 |
||
|
GH3-10R |
25～32 |
0.01～1.0 |
427 |
|
280 |
115 |
|
230 |
||
|
GH3-16R |
25～50 |
0.01～1.6 |
437 |
|
280 |
115 |
|
230 |
||
|
GH3-21R |
50 |
0.01～2.1 |
457 |
|
280 |
115 |
|
230 |
||
|
GH5-10-16R |
80～100 |
0.01～1.6 |
570 |
|
300 |
120 |
|
260 |
||
|
GH5-21R |
0.01～2.1 |
570 |
|
300 |
120 |
|
260 |
|||
|
GH4-50 |
40～80 |
法蘭 |
0.01～5.0 |
425 |
345 |
428 |
430 |
340 |
|
270 |
|
GM2 |
25～40 |
法蘭 |
0.01～2.0 |
425 |
200 |
310 |
230 |
83 |
59 |
|
|
50 |
0.01～2.0 |
210 |
||||||||
|
GM4 |
32～50 |
0.01～2.0 |
200 |
380 |
310 |
|
|
|
||
|
GM6 |
40～80 |
0.01～2.0 |
270 |
439 |
345 |
|
|
|
||
|
GM8 |
80～100 |
0.01～2.0 |
350 |
608 |
482 |
|
|
|
||
