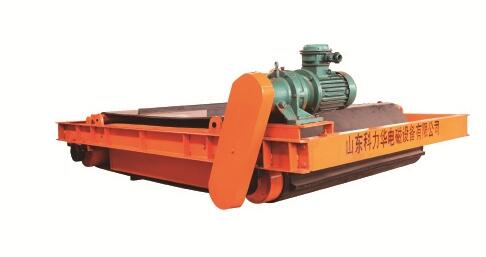

RBCYD系列礦用隔爆型永磁除鐵器是一種新型、高效、自動除鐵裝置，該除鐵器適用于含有甲烷煤塵爆炸性氣體的煤礦井下作業環境，與皮帶輸送機配套使用，可有效清除煤炭等非磁性物料中的鐵磁性雜物。
礦用隔爆型永磁除鐵器使用條件：
a）海撥不超過2500m；
b）周圍空氣溫度為-5℃～50℃；
c）空氣的相對濕度≤90%（溫度為25℃時）；
d）在沒有雨雪侵襲的地方；
e）在有甲烷煤塵爆炸性氣體的煤礦井下；
f）無足以腐蝕金屬和破壞絕緣的氣體和塵埃環境中；
a. 采用高強稀土釹鐵硼組成強力磁芯，磁場強，吸力大。
b. 驅動滾筒采用腰鼓形結構，具有自動糾編功能，有效防止卸鐵皮帶跑偏現象的發生。
c. 隔爆型ExdⅠMb，適用于煤礦井下含有甲烷煤塵爆炸性氣體的作業環境。
3.1執行標準
JB/T 10886-2008 礦用隔爆型永磁除鐵器
Q/KLH 011-2016 礦用隔爆型永磁除鐵器
3.2型式
隔爆型 ExdⅠMb。
3.3型號
R B C Y D － □ G
強磁除鐵器磁感應強度代號，普通型不標注
GⅠ：磁感應強度90mT
GⅡ：磁感應強度120mT
GⅢ：磁感應強度150mT
適用輸送機帶寬，單位dm
帶式自卸
永磁式
除鐵器
隔爆型
其他洗選設備
除鐵器基本參數見表1、表2。
表1
|
基本參數 |
型號 |
||||||||||
|
RBCYD－6 |
RBCYD－8 |
RBCYD－10 |
RBCYD－12 |
RBCYD－14 |
RBCYD－16 |
RBCYD－18 |
RBCYD－20 |
RBCYD－22 |
RBCYD－24 |
||
|
適應輸送帶寬 dm |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
|
額定懸掛高度 mm |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
|
|
磁感應強度 mT |
|
≥63 |
≥65 |
≥68 |
≥71 |
≥74 |
|||||
|
G=Ⅰ |
≥90 |
||||||||||
|
G=Ⅱ |
≥120 |
||||||||||
|
G=Ⅲ |
≥150 |
||||||||||
|
工作制 |
連續 |
||||||||||
表2
|
基本參數 |
型號 |
||||||||||
|
RBCYD－6 |
RBCYD－8 |
RBCYD－10 |
RBCYD－12 |
RBCYD－14 |
RBCYD－16 |
RBCYD－18 |
RBCYD－20 |
RBCYD－22 |
RBCYD－24 |
||
|
最小吸引高度 mm |
|
230 |
300 |
365 |
425 |
490 |
540 |
590 |
640 |
690 |
740 |
|
G=Ⅰ |
250 |
330 |
400 |
460 |
525 |
580 |
630 |
680 |
730 |
780 |
|
|
G=Ⅱ |
280 |
365 |
440 |
500 |
565 |
620 |
670 |
720 |
770 |
820 |
|
|
G=Ⅲ |
320 |
400 |
480 |
540 |
605 |
660 |
710 |
760 |
810 |
600 |
|
RBCYD系列礦用隔爆型永磁除鐵器是由除鐵器本體和卸鐵機構組成，當輸送機械上的物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在除鐵器強大的磁場力作用下，被除鐵器吸起（鐵磁性雜物重量可達0.1～25kg），并由卸鐵皮帶帶離磁場并拋出 (收入集鐵斗中)，達到自動清除的目的。
