本機組沖孔采用楊力品牌壓機，使用穩定，生產效率好
成型主機主體使用龍門式鑄鐵牌坊機架，齒輪箱分動，穩定耐用，做到超長使用壽命以及生產設備的長期穩定。

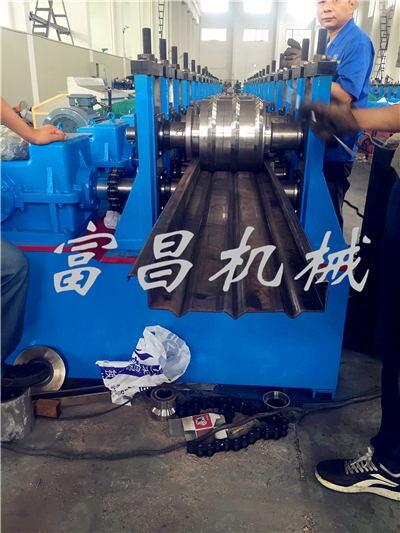

一、立體車庫波浪板生產設備
立體停車設備、立體車庫上車臺板生產線、立體車庫波浪板成型機組
1.被動放料 → 校平、成型→ 沖孔切斷→出料
2.放料機技術參數：
板料寬度：350~450 mm；材料厚度2~2.5mm；
料卷內徑：φ508mm； 內徑漲縮范圍ф480-520 mm；
料卷*大外徑:φ1200mm;承載重量：≤3T
3.校平部分
結構：被動式校平機（動力由成型主機提供）
工作輥數：上3下4，前帶一對夾送輥
機型：GY160型
成型道次：16道（輥）
成型品種：見圖
成型機架:龍門牌坊式，齒輪箱傳動。
*大進料寬度：≤500mm
*大材料厚度：2.0 ~2.5mm
軋輥軸軸徑：φ80 mm
軋輥模具材質：Gcr15，淬火處理，HRC58-62°
成型模具：立體車庫浪板1套；
全套設備驅動功率：30KW
二、立體車庫邊梁生產設備
立體車庫邊梁生產線、邊梁全自動冷彎成型機組
1.技術標準
1.1 CECS31:2006 《鋼制電纜橋架工程設計規范》
1.2 GB/T 《冷彎型鋼技術條件》
1.3 GB/T6728-200 《結構用冷彎空心型鋼尺寸、外型、重量及允許偏差》
1.4 GB6723-86 《通用冷彎開口型鋼尺寸、外形、重量及允許偏差》
1.5 GB/709-88 《熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》
1.6 GB/708-88 《冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》
2.設備技術要求
2.1設備技術條件：
2.1.1設備占地面積： 35×3.5×5（長×寬×高）米。
2.1.2設備進料方向：右進左出。
2.1.3電壓參數380，50Hz，3相。
2.1.4液壓油：46#液壓油。
2.1.5齒輪油：18#雙曲線齒輪油。
2.2設備主要技術參數：
2.2.1軋制帶鋼寬度：≤600 mm
2.2.2軋制帶鋼厚度：3~4mm
2.2.3軋制帶鋼材質：低碳鋼等
2.2.4軋制工件長度：5000mm
2.2.5設備裝機總?cè)萘浚杭s73KW。
3.軋制產品范圍
3.1 本沖壓/成型機組，可以軋制厚度為4 mm邊梁。
邊梁生產線從自動放料-自動沖孔-自動輥壓成型，實現了自動化生產的一系列穩定可靠運行，同時針對不同客戶需求，可制定自動上料裝置及自動收料設備，設備可實現可控化，全能360度操作。
三、立體車庫邊梁浪板生產加工設備
立體車庫邊梁主要成型參數
成型主機
機型：GY200型
成型道次：20道（輥）
*大進料寬度：≤600mm
*大材料厚度：3~4mm
軋輥軸軸徑：φ90 mm
成型模具：邊梁1套
主傳動電機： 45kw 變頻電機驅動。
切斷機
a.形式：液壓切斷機構；帶廢料刀具切斷
b.液壓泵站功率：11KW（與沖孔機構共用）
切斷刀具：1套
電器控制系統
整線采用PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。制件長度數字設定，制件長度可調整。
邊梁生產線可通過簡單更換間隔套實現對邊梁高度寬度的調節。實現一臺設備生產多種規劃邊梁。
降低設備存本的同時，又通過我公司技術力量簡化調節過程，實現更好更穩定的生產。
以上信息參數可供參考，具體根據型材圖紙及實際需求制造設備！
