產品簡介

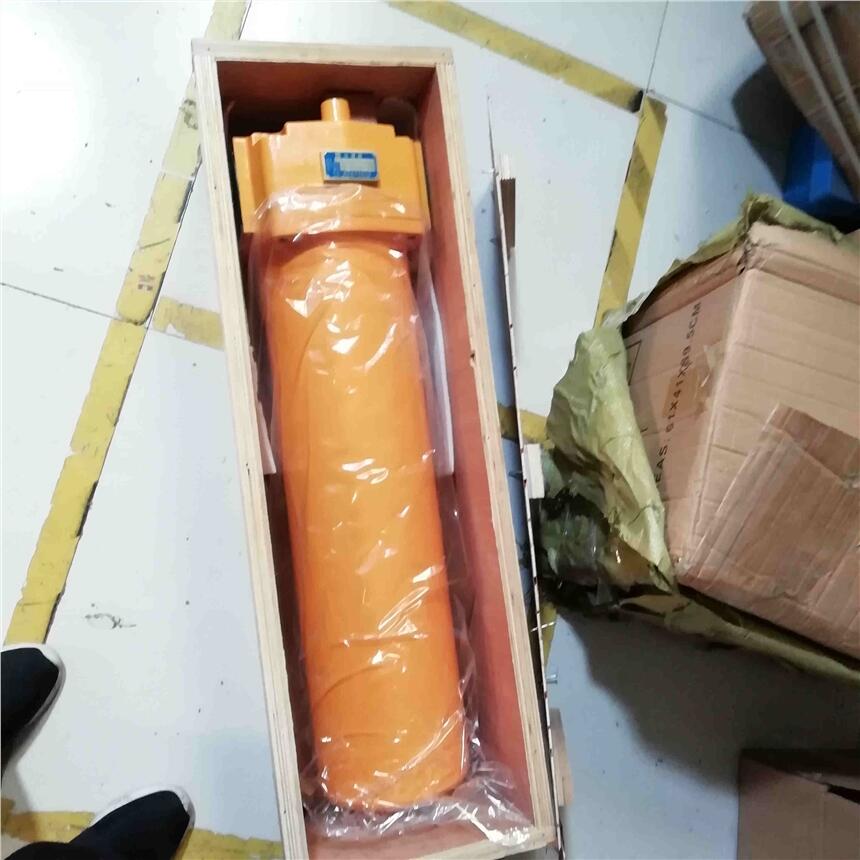

ZU-A25x10P回油過濾器
ZU-A25x10P回油過濾器
產品價格：￥1000
上架日期：2020-08-19 11:55:15
產地：河南新鄉
發貨地：河南新鄉
供應數量：不限
最少起訂：1件
瀏覽量：134
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

      型號說明

      技術參數

      1.ZU-A，QU-A，WU-A系列回油過濾器


    型號 通徑 (mm) 公稱流量 (L/min) 過濾精度(μm) 公稱壓力 (Mpa) 壓力損失 (MPa) 通閥開啟壓力(MPa) 發訊裝置功率 (V/W) 重量 (kg) 連接方式 濾芯型號
    Initial Max
    □U-A10×*P 10 10 1 3 5 10 20 30 1.6 0.05 0.35 0.4 24V/48W 220V/50W 2.6 管式 TZX2-10×*#
    □U-A25×*P 15 25 3.2 TZX2-25×*#
    □U-A40×*P 20 40 3.6 TZX2-40×*#
    □U-A63×*P 25 63 0.07 4.8 TZX2-63×*#
    □U-A100×*P 32 100 5.8 TZX2-100×*#
    □U-A160×*P 40 160 0.12 6.7 TZX2-160×*#
    □U-A250×*FP 50 250 9.5 法蘭 TZX2-250×*#
    □U-A400×*FP 65 400 0.15 14.4 TZX2-400×*#
    □U-A630×*FP 80 630 22.3 TZX2-630×*#
    □U-A800×*FP 90 800 0.17
    		TZX2-800×*#
    □U-A1000×*FP 100 1000
    		TZX2-1000×*#
    □U-A25×*BP 20 25 0.05 3.2 板式 TZX2-25×*#
    □U-A40×*BP 40 3.5 TZX2-40×*#
    □U-A63×*BP 32 63 0.07 3.9 TZX2-63×*#
    □U-A100×*BP 100 6.2 TZX2-100×*#
    □U-A160×*BP 38 160 0.12 7.0 TZX2-160×*#
    □U-A250×*BP 50 250 10.0 TZX2-250×*#
    □U-A400×*BP 65 400 0.15 15.4 TZX2-400×*#

      注:*為過濾精度，#為過濾材料，若使用介質為水一乙二醇，濾材為紙質，帶發訊器，則過濾器型號號為:ZU·BH-A63×*P，濾芯型號為:TZX2·BH-63×*。濾材為化纖，過濾精度為10~15μm，帶發訊器，則過濾器型號為:Q2U-A63×*P，濾芯型號為:TZX2-63x*Q。濾材為化纖，過濾精度為1~5μm，帶發訊器，則過濾器型號為:Q3U-A63×*P，濾芯型號為:TZX2-63*Q。濾材為金屬網，帶發訊器，則過濾器型號:WU-A63×*P，濾芯型號為:TZX2-63x*W。

      XU-A系列加油過濾器


    型號 通徑 (mm) 公稱流量 (L/min) 過濾精度(μm) 公稱壓力 (Mpa) 壓力損失 (MPa) 旁通閥開啟壓力(MPa) 發訊裝置功率 (V/W) 重量 (kg) 連接方式 濾頭型號
    Initial Max
    XU-A10×*P 10 10 30 50 1.6 0.05 0.35 0.4 24V/48W 220V/50W 2.8 管式 TXX-10×*
    XU-A25×*P 15 25 3.4 TXX-25×*
    XU-A40×*P 20 40 3.9 TXX-40×*
    XU-A63×*P 25 63 0.07 4.9 TXX-63×*
    XU-A100×*P 32 100 6.3 TXX-100×*
    XU-A160×*P 40 160 0.12 7.0 TXX-160×*
    XU-A250×*FP 50 250 10.2 法蘭 TXX-250×*
    XU-A400×*FP 65 400 0.15 15.2 TXX-400×*
    XU-A630×*FP 80 630 25.6 TXX-630×*
    XU-A25×*BP 20 25 0.05 3.4 板式 TXX-25×*
    XU-A40×*BP 40 4.3 TXX-40×*
    XU-A63×*BP 32 63 0.07 5.8 TXX-63×*
    XU-A100×*BP 100 7.1 TXX-100×*
    XU-A160×*BP 38 160 0.12 7.3 TXX-160×*
    XU-A250×*BP 50 250 10.7 TXX-250×*
    XU-A400×*BP 65 400 0.15 16.2 TXX-400×*

      注:*為過濾精度，若使用介質為水一乙二醇，帶發訊器，過濾器型號為:XU·BH-A63×*P，濾芯型號為TXX·BH-63×*。

      安裝外型尺寸

      1.管式


    型號 尺寸
    H h L B D I M m
    Z Q W XU-A10×*P 199 152 104 102 Φ70 30 M18×1.5 M6
    Z Q W XU-A25×*P 239 182 120 110 Φ89 M22×1.5
    Z Q W XU-A40×*P 299 242 M27×2
    Z Q W XU-A63×*P 322 254 146 131 Φ109 55 M33×2 M8
    Z Q W XU-A100×*P 422 358 150 M42×2
    Z Q W XU-A160×*P 449 380 170 148 Φ134 65 M48×2

      2.法蘭式


    型號 尺寸
    H h L B b D m Φ M
    Z Q W XU-A250×*FP 561 485 182 166 15 Φ150 M10 74 M6
    Z Q W XU-A400×*FP 706 625 196 176 140 Φ163 M12 94 M8
    Z Q W XU-A630×*FP 746 750 224 212 160 Φ186 M12 115 M10
    Z Q W XU-A800×*FP 1024 936 260 250 180 Φ212 M12 125 M12
    Z Q W XU-A1000×*FP 1094 1001 135

      3.板式


    型號 尺寸
    H h L B b D I n E F C C1 ΦD1 ΦD2 Φd3 ΦD4
    Z Q W XU-A25×*BP 202 182 132 104 17 95 116 58 30 10 20 10 28 20 11 7
    Z Q W XU-A40×*BP 262 242
    Z Q W XU-A63×*BP 290 254 160 127 18 115 142 71 45 22.5 30 15 40 32 13.5 9
    Z Q W XU-A100×*BP 390 354
    Z Q W XU-A160×*BP 407 376 180 164 134 162 81 50 25 42 21 45 38 15 9
    Z Q W XU-A250×*BP 522 486 210 202 150 18 94 66 33 48 24 60 50 18 11
    Z Q W XU-A400×*BP 669 625 254 214 25 163 228 114 90 45 60 30 75 65 18 11

      4.連接法蘭請用戶參照下列尺寸加工


    型號 尺寸 法蘭用“Q”型圈 法蘭用螺釘
    A B C D D1 D2 D d E d1
    Z Q W XU-A250×*FP 75 15 9 Φ50 Φ60 0 -0.06 Φ54 +0.2 0 Φ60 Φ74 2.4 0 -0.1 Φ6.7 Φ60×3.1 M6×25
    Z Q W XU-A400×*FP 85 Φ65 Φ75 0 -0.06 Φ70 +0.2 0 Φ76 Φ94 Φ9 Φ75×3.1 M8×30
    Z Q W XU-A630×*FP 115 Φ80 Φ90 0 -0.07 Φ85 +0.2 0 Φ91 Φ115 Φ11 Φ90×3.1 M10×30
    Z Q W XU-A800×*FP 125 Φ90 Φ100 0 -0.1 Φ98 +0.2 0 Φ104 Φ125 Φ13 Φ100×3.1 M12×35
    Z Q W XU-A1000×*FP 135 Φ100 Φ110 0 -0.1 Φ108 +0.2 0 Φ114 Φ135 Φ110×3.1
