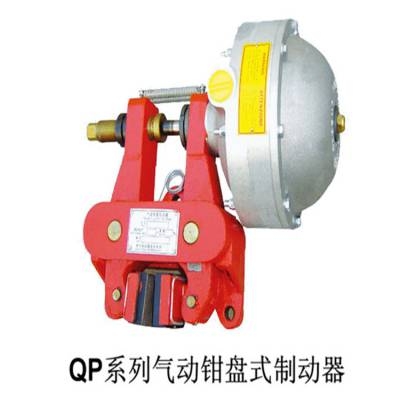

氣動鉗盤式制動器CQP25.4-D QP30-D
所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
二、使用條件
環境溫度：-40℃~ 60℃；
工作氣壓：5-7bar;
安裝方式：水平安裝。氣動鉗盤式制動器QP30-D
氣動鉗盤式制動架和氣缸兩大部門組成（見結構示意圖）。
氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，
左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。
氣動直動盤式制動器:
ADP60M；ADP61M；ADP62M
氣動鉗盤式制動器
CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；
QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10
電磁鉗盤式制動器：
DCPZ12.7-250；DCPZ12.7-300；DCPZ12.7-400
二、盤式制動器的安裝
·首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。
·將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.
·裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中央與制動盤厚度中央成一直線,安裝位置尺寸見結構圖.
三、盤式制動器調試
·調整氣壓值，其范圍為5~7巴。
·正常工作錢，首先是制動器試動作幾回，檢驗制動器有無異?，F(xiàn)象。
·摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整
