東莞市景瀚實業有限公司主營無損檢測設備，3Dxray，X射線檢測機，X光檢查機，SMT檢測的銷售租賃和代檢測業務擁有30余臺無損檢測機及專業的檢測應用工程師團隊，可為客戶提供專業的產品質量分析結果；無損檢測技術正廣泛地應用于汽車、航空航天、科學研究、增材制造、智能手機等工業領域，可應用于檢測鋰電池 SMT焊接、 IC封裝、 IGBT半導體、 LED燈條背光源氣泡占空比檢測 BGA芯片檢測 、壓鑄件疏松焊接不良檢測、 電子工業產品內部結構無損缺陷檢測等等
|
QuadraNT X射線管提供的高分辨率圖像在高倍放大下仍能保持較好的清晰度Quad-raNT為您提供銳利清晰的圖像，特征分辨率為0.1微米時，目標功率達10瓦，或特征分辨率為0.3微米時，目標功率達20瓦。機殼的設計符合人體工程學，可優化用戶與系統交互的方式操作人員可迅速啟動和運行可直觀操作的Gensys檢測軟件。 |
|
更好的清晰度?
高達670萬像素的圖像分辨率提供令人滿意的亮度、對比度、空間分辨率、景深以及灰度，向您呈現更清晰的圖像，并進一步簡化您的分析。
更快速的檢測?
高達30幀/秒的增強版實時檢測技術可實現實時圖像處理，快速提供佳圖片以最大化處理量。
|
廣泛應用 |
|
球柵陣列 |
四方扁平無引腳 |
四方扁平封裝 |
堆疊式封裝 |
|
印刷電路板/印刷電路板組裝 |
集成電路 |
半導體封裝 |
微電機系統 |
|
電源管理集成電路 |
扇出型晶圓級封裝 |
3D堆疊封裝 |
高性能內存 |
|
連接器 |
底部端接元器件 |
射頻設備 |
焊盤分析 |
|
銅柱 |
微米級球體 |
鍍通孔 |
焊線分析 |
高功率下保持特征分辨率快速高質量的CT成像3D微CT和X-Plane
Quadra系列可選配3D微CT 和革命性的Nordson DAGE X-Plane，實現樣本在不做切割的情況下，最大限度地靈活獲得任意層面2DX射線切面圖：
|
1、顯示BGA、CSP、QFN、LGA、IGBT等內部氣泡的位置和大小 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2、識別枕頭效應(HoP)以及空焊 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3、分離堆疊式封裝（PoP）或多芯片模塊（MCM）的不同層面 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 4、通孔的連接及通道的質量控制 |
3D微CT 在較小樣本的精細化深入微觀截面細節檢測中表現突出。擁有先進的重組軟件，可快速輕松地進行精細化質通孔氣泡及少錫量控制和故障分析。
專為電子產品設計

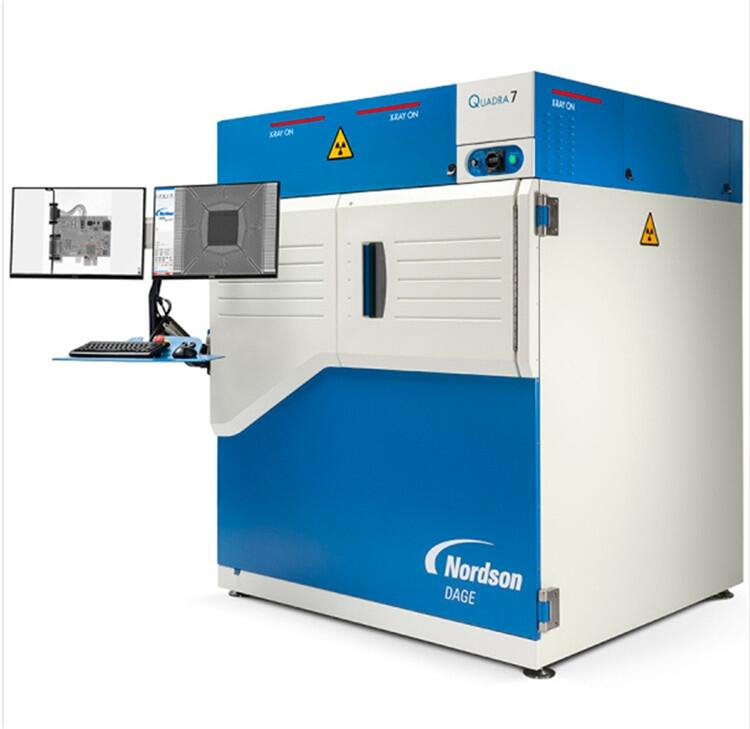

Quadra 7 所使用的密封式透射管技術更優于開管技術，能在不降低分辨率和放大倍率的前提下提供高功率。集成QuadraNT，我們最的射線管，實現精益求精。
QuadraGen 高效能高壓發生器，還可選配增強功能。
AspireFP 探測器能提供快速實時檢測和無與倫比的圖像質量。所以您可以相信，我們的X射線檢測應用完全具備創新性、完整性和高可靠性。
直觀的Gensys X射線檢測軟件能提供安全且無碰撞的檢測，并可快速簡單地實現自動化，而無需任何編程技能。
效果的圖像質量Quadra 7雙4K超高清顯示器可讓您享受以下便利：
|
0.1微米的亞微米特征分辨率 |
670萬像素的X射線圖像匹配高分辨率閃爍體 |
|
800萬像素的顯示器 |
像素間距為50微米的平板探測器 |
|
特征識別在0.3微米時功率達20瓦 |
對具有挑戰性的應用提供高對比度檢測 |
|
實時圖像處理 |
核心技術?
|
可連續服務，無需定時更換燈絲 |
全功率特征分辨率 |
定制密封式透射管 |
為電子產品市場量身打造 |
|
可長期使用的業界CMOS傳感器 |
快速/銳利/清晰/動態 |
數字化控制 |
可在未來選配增強功能 |
|
適用期和性能的完全控制 |
直觀的用戶體驗 |
濾鏡庫和自動檢測程序 |
快速實時圖像處理 |
以簡約為標準?
Quadra 系列的設計以電子產品應用的簡約和質量為核心基于用戶需求的設計,定制機殼符合人體工程學設計，可優化用戶與系統交互的方式。前置和大型門等功能結合，以方便人員使用，即便坐著也可輕松操作。另外，360 度視圖和達70 度的斜角視圖標準設計，讓您可獲得有關氣泡、枕頭效應(HoP)、裂縫、空焊等的更清晰視圖?？勺远x的錯誤報告支持導出Excel 或HTML 格式?？奢p易選配加熱臺等功能，讓您的系統經得住時間的考驗，且可擴大應用的使用范圍。
軟件特點?
|
自動BGA 和氣泡測量 |
含QFN, 焊盤表面和線的曲度等特殊自動檢測程序功能 |
|
標配的圖像增強濾鏡庫，且可組合使用 |
氣泡面積、直徑、圓度和通孔錫膏填充量的測量工具 |
|
自動測試無需任何編程技巧 |
對獨特的模型/形狀可基于模板的CAD 分析進行氣泡計算 |
|
自動防撞控制 |
快速的實時圖像處理以獲得增強的圖像 |
|
簡單的“快速點擊“導航界面 |
錄像和圖像獲取，并添加注釋 |
|
預編程參數控制以節省時間 |
性密封? ：QuadraNT 是我們的第四代密封可傳輸X射線管，旨在為您提供持續服務，且無需定時更換燈絲。
|
射線管類型 |
密封式透射管 |
斜角視圖 |
70° |
|
主動減振 |
A iS – X射線圖像主動防抖 |
特征分辨率 |
10瓦以內0.1微米，20瓦以內0.3微米 |
|
最大功率 |
20瓦 |
電壓 |
30-160千伏 |
|
顯示分辨率 |
185像素/英寸 |
最大檢測區域 |
20英寸X17.5英寸 |
|
最大樣品尺寸 |
29英寸X22.8英寸 |
最大幾何放大倍數 |
2500倍 |
|
最大總放大倍數 |
68000倍 |
設備尺寸 |
1570 x 1500 x 1900 mm（W x D x H） |
|
樣品最大重量 |
5KG |
顯示器 |
雙24寸，4K超高清畫質，分辨率為3840 x 2160 |
|
設備重量 |
1950KG |
操作系統 |
WIN 10 64bit |
|
耗電 |
1KW |
電源 |
單相200-300VAC,16A |
供應X-ray檢測設備 3D X射線檢測機租賃
東莞市景瀚實業有限公司主要經營的3D XRAY SMT檢測機 X光無損檢測 X射線檢查機 工業CT品牌型號有，英國NORSDON DAGE,日本島津SHIMADZU，美國GE,德國YXLON.臺灣德律。日本歐姆龍等品牌，全新二手均可租賃
