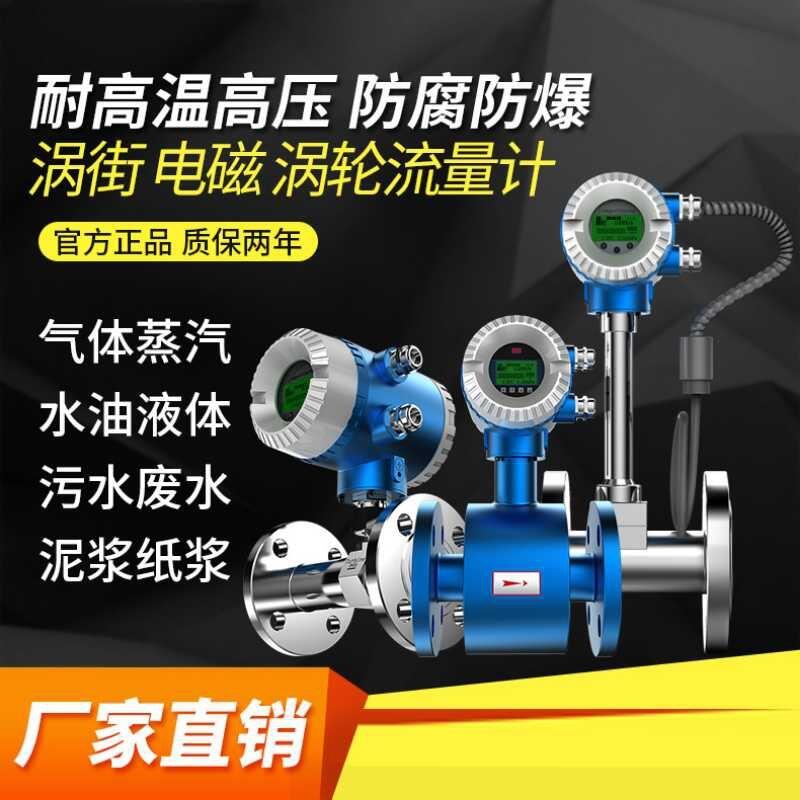

渦街流量計介紹

◆測量介質： 氣體、液體、蒸氣

◆口徑規格：法蘭裝式、螺紋連接式、口徑選擇 DN15-300

◆插入式式口徑選擇 DN200-1500

◆測量精度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防爆等級 本型iaIIbT3-T6

◆防護等級 IP65

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

渦街流量計闡述

產品特性：

其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。

產品簡介：

渦街流量計是根據門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。

應用范圍：

主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質

產品參數：

額定工作壓力：4.0MPa

公稱通徑：DN25-DN300

流量范圍：1:6~1:30

檢測介質：氣體、液體、蒸汽

計量精度：±1%FS

計數范圍：1:6~1:30

工作溫度：-40~260

渦街流量計類型

產品特性：

特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。

應用范圍：

主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

產品參數：

口徑：DN80
介質：蒸汽
流量范圍：80-800m3/h
法蘭夾裝
溫度：200℃
